摘要：
表面粗糙度是每个图纸右下角都有的一个符号——Ra 0.8、Ra 3.2、▽▽▽……但同一串数字背后，不同的加工工艺能差出一个数量级。本文把表面粗糙度的参数定义、换算关系、等级对照表和工艺范围一次性讲清，尤其会说明压铸件铸态表面为何能直接免二次加工，帮你在设计、报价和验收时不再"拍脑袋"。
文章目录[隐藏]
1. 什么是表面粗糙度

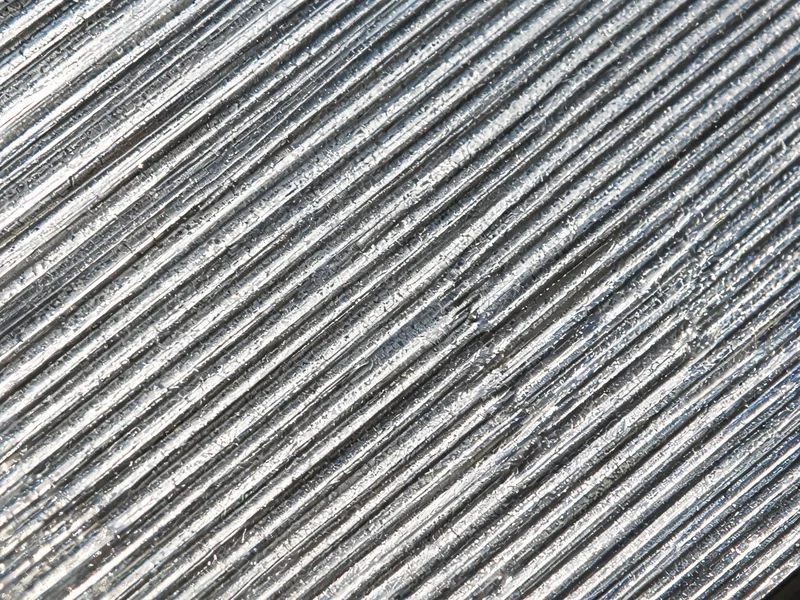

把加工后的零件拿到显微镜下放大，看似光滑的表面其实布满了由刀具、模具或砂粒留下的峰和谷。表面粗糙度，就是指这些相邻峰谷之间微观几何形貌的起伏程度——它是衡量"表面光洁度"的量化指标。
在工程上，表面粗糙度直接决定零件的配合精度、摩擦磨损、密封性、耐腐蚀性和疲劳寿命：粗糙度太高，密封面会泄漏、配合面会早期磨损；粗糙度太低，加工成本又会成倍上升。因此，理解粗糙度图表、选对粗糙度等级，是每一个设计和工艺人员的基本功。
2. 四个核心参数：Ra / Rz / Rq / Rt
同一个表面，用不同的数学方法去"算"，会得到不同的数值。工程图纸上最常见的四个参数如下：
| 参数 | 中文名称 | 计算方式 | 最常用场景 |
|---|---|---|---|
| Ra | 轮廓算术平均偏差 | 取样长度内偏离中心线高度的绝对值平均 | 绝大多数机加工件、图纸默认标注 |
| Rz | 平均最大高度（十点平均高度） | 五个最深"峰—谷"高度的平均值 | 密封面、疲劳关键件 |
| Rq（RMS） | 均方根偏差 | 偏差平方的平均值再开方 | 光学表面、研究场景 |
| Rt | 轮廓最大高度 | 评定长度内最高峰到最低谷的总高度 | 关注极端缺陷、尖峰 |
三个参数的换算关系可以这样记：对典型机加工表面，RMS 约等于 Ra × 1.11；而 Rz 约为 Ra 的 4 倍（经验近似值）。也就是说，如果图纸标 Ra 0.8 μm，对应的 Rz 大约在 3.2 μm 附近。
工程师须知：Ra 是对整段轮廓取平均，一条深划痕或一个高尖峰会被大量正常区域"稀释"掉。所以密封面、气缸孔、轴承位这类对最深处缺陷敏感的零件，只看 Ra 是不够的，应同时约束 Rz 或 Rt。

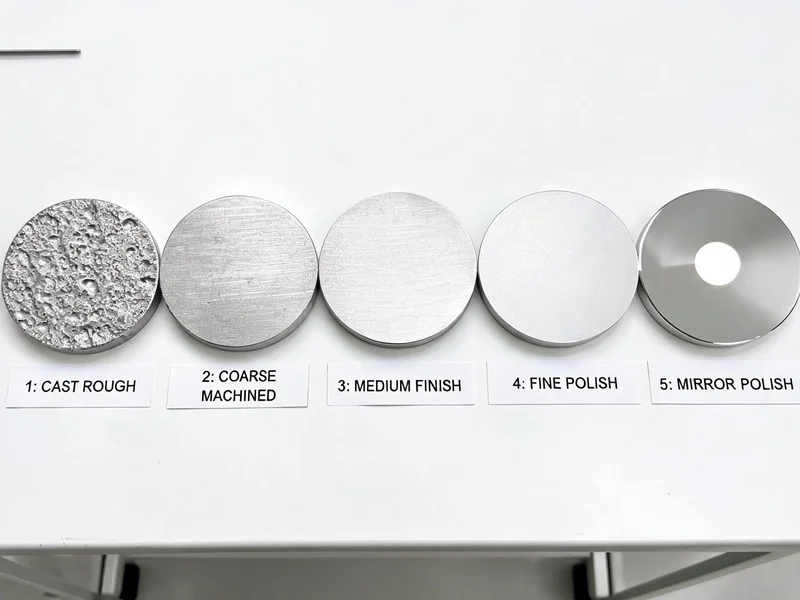

3. 表面粗糙度等级对照总表
国际上用 N 等级（N1~N12，源自 ISO 1302） 来分级，每一级对应一个标准的 Ra 值。下面是完整的 Ra 微米/微英寸对照表：
| N 等级 | Ra (μm) | Ra (μin) | 典型工艺/观感 |
|---|---|---|---|
| N2 | 0.05 | 2 | 镜面抛光 |
| N3 | 0.1 | 4 | 珩磨、研磨 |
| N4 | 0.2 | 8 | 精细磨削 |
| N5 | 0.4 | 16 | 磨削 |
| N6 | 0.8 | 32 | 精车、精磨 |
| N7 | 1.6 | 63 | 精加工 |
| N8 | 3.2 | 125 | 一般机加工 |
| N9 | 6.3 | 250 | 粗加工 |
| N10 | 12.5 | 500 | 粗车铣、水切割 |
| N11 | 25 | 1000 | 粗糙表面 |
| N12 | 50 | 2000 | 铸态毛坯、黑色氧化皮 |
上表中，Ra 0.8 μm（N6）与 Ra 3.2 μm（N8） 是两个最常遇到的分水岭：前者是"精加工"的起点，后者是绝大多数功能件的默认要求。1 μm 对应 39.37 微英寸，所以图纸上看到 32、63、125 这类"微英寸"数字时，分别就是 0.8、1.6、3.2 微米。
4. 常见加工工艺的粗糙度范围
不同工艺"天生"能到达的粗糙度天花板不同，这也是设计与制造之间最常见的争议来源。下表是各工艺的典型表面粗糙度范围：
| 加工工艺 | 典型 Ra (μm) | 可达上限 Ra (μm) | 说明 |
|---|---|---|---|
| 压铸（as-cast） | 0.8 ~ 3.2 | 0.8 | 金属模成型，铸态表面细密 |
| 砂型铸造 | 6.3 ~ 25 | 12.5 | 砂粒纹理印在铸件上 |
| 精密铸造（熔模） | 1.6 ~ 6.3 | 0.8 | 近净成型，常免精加工 |
| 热轧 / 锻造 | 3.2 ~ 12.5 | 1.6 | 氧化皮与轧痕 |
| 水切割 | 3.2 ~ 12.5 | 1.6 | 细砂慢速进给时更光 |
| 钻孔 | 3.2 ~ 6.3 | 1.6 | 锋刃钻头+冷却液更光 |
| 铣削 | 0.8 ~ 6.3 | 0.4 | 精铣可达 N5 |
| 精车 | 0.8 ~ 1.6 | 0.4 | — |
| 磨削 | 0.4 | 0.1 | — |
| 研磨 / 珩磨 | 0.1 | 0.05 | 镜面级 |
这张表的实际意义在于：如果你要的是一批壳体或支架，压铸 能直接作出 Ra 0.8~3.2 μm 的铸态表面，很多非密封面无需再上机床二次加工；而同尺寸的砂型铸造出来的只有 Ra 6.3~25 μm，几乎必然要留加工余量再精加工。这正是为什么大批量薄壁件普遍选 压铸 而非砂铸的核心原因之一。
对已在用的压铸件，配合面、基准面、螺纹孔等关键位置仍需要 CNC 加工 来保证 Ra 0.8 μm 以下的精度与光洁度——这也是"压铸+精加工"的组合在汽车、电子行业的标准做法。模具本身的型腔表面质量，直接决定了铸件表面粗糙度的起点，因此 模具制造 阶段的抛光与研磨投入，最终都会反映到成品表面。
5. 表面粗糙度如何测量

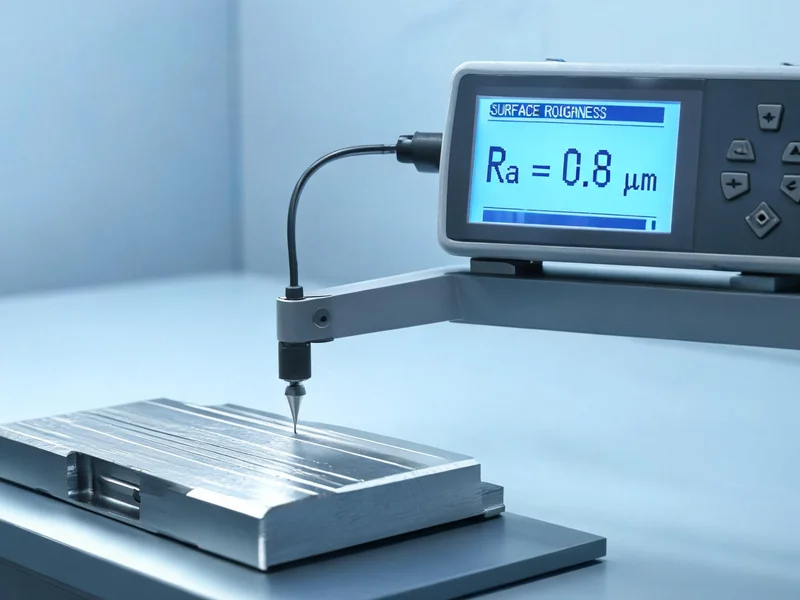

表面粗糙度的测量最常用触针式轮廓仪（表面粗糙度仪）。它的原理很直观：一根极细的金刚石触针沿被测表面缓慢滑动，把峰谷的高低起伏通过传感器转成电信号，再经 GAUSS 滤波器去除宏观波纹，最后在取样长度内计算出 Ra、Rz、Rq 等参数。
测量中两个容易忽略的点：一是取样长度与评定长度要选对，一般粗糙表面用较长的取样长度（如 2.5 mm），精细表面用较短（如 0.25 mm）；二是测量方向应垂直于加工纹理（车削刀纹、铣削刀纹），否则测得的数值会明显偏小。对无法直接上触针的复杂铸件内腔，也可用表面粗糙度比对样板目测比对。
6. 如何按用途选粗糙度等级
选粗糙度等级的本质，是在"功能需求"与"加工成本"之间找平衡。粗糙度每提一个 N 级（Ra 减半），加工工时和成本往往上升 30%~60%。按用途给几条实操建议：
- 非配合、非密封外观面：Ra 3.2~6.3 μm（N8~N9）足够，压铸铸态、粗车即可满足。
- 一般配合面、定位面：Ra 1.6~3.2 μm（N7~N8），精车或精铣。
- 滑动配合、轴承位：Ra 0.4~0.8 μm（N5~N6），需精磨。
- 气密/密封面、气缸孔：Ra 0.2~0.4 μm（N4~N5），并同时约束 Rz，防止孤立深划痕漏气。
- 疲劳关键件、镜面：Ra ≤0.1 μm（N3 及以上），珩磨或研磨。
从业者提醒：很多零件的失效不是整体粗糙度不够，而是局部缺陷——一个气孔、一处裹气造成的凹坑，或毛刺飞边。压铸件在要求气密或疲劳的场合，除了看 Ra，还要关注内部致密度。相关的缺陷成因与对策，可参考 铝压铸件缺陷及其原因 一文。
7. 常见问题
Q1：表面粗糙度 Ra 是什么意思？
Ra 是轮廓算术平均偏差，指取样长度内表面轮廓各点偏离中心线距离绝对值的算术平均值，是最常用的粗糙度参数。
Q2：Ra 和 Rz 怎么换算？
经验上 Rz 约为 Ra 的 4 倍，即 Rz ≈ 4 × Ra，例如 Ra 0.8 μm 对应 Rz 约 3.2 μm。正式换算需结合具体加工方法。
Q3：压铸件的表面粗糙度一般是多少？
压铸件铸态表面通常为 Ra 0.8~3.2 μm，明显优于砂型铸造（Ra 6.3~25 μm），很多非密封面无需二次加工即可直接用。
Q4：表面粗糙度用什么仪器测量？
最常用触针式轮廓仪，探针沿表面滑动，经滤波后计算 Ra、Rz 等参数；复杂内腔可用比对样板目测。
Q5：Ra 和 RMS 有什么区别？
Ra 是绝对值算术平均，RMS（即 Rq）是均方根。对典型机加工表面 RMS ≈ Ra × 1.11，RMS 对尖峰更敏感。
