宁波贺鑫模塑有限公司专注于通过高精度测绘制图与逆向设计技术为客户提供创新性解决方案。公司依托先进的测绘设备及专业软件,精准采集物体空间数据并构建数字化模型,在机械制造、工业设计、建筑改造等领域实现高效逆向设计。团队通过精细化制图还原产品结构细节,结合正向设计思维优化原型,帮助客户完成产品迭代、工艺升级及技术转化,在装备制造、文物保护、模具开发等场景中成功交付多个复杂项目,以数据驱动设计,助力企业降本增效。
产品逆向设计
宁波贺鑫模塑有限公司的逆向设计流程基于高精度三维激光扫描与无人机测绘技术,通过【数据采集-三维扫描建模-特征分析-CAD模型重构-原型优化】五大核心步骤,精准还原复杂零部件、工业装备及建筑结构的数字化模型,结合正向设计思维优化产品性能与生产工艺,为机械制造、模具开发、产品对比等领域提供可量产的技术方案,以数据驱动的逆向工程助力企业缩短研发周期、降低改造成本,提升市场竞争力。

3D模具设计利用数字化技术精准构建模具结构,覆盖压铸、低压及重力三大铸造工艺,助力企业高效生产高精度零部件。压铸模具设计擅长复杂件制造(如汽车零部件、电子外壳),依托高压高速充型技术,确保薄壁件表面光洁与尺寸精密,核心关注模具耐压强度与冷却效率;低压模具设计以平稳低压(0.01-0.05MPa)填充型腔,降低气孔缺陷,适配铝合金轮毂等致密性要求高的中大型产品,侧重浇注系统与补缩通道优化;重力模具设计凭借金属自重自然成型,成本低、周期短,适用于管道接头等结构简单的批量生产,需针对性解决充型不足与缩松问题。三类工艺均通过3D建模与仿真分析(如熔融流动模拟、热应力检测)预判缺陷,优化分型面与排气设计,在提升良品率的同时降低试模成本,满足汽车、航空航天、家电等领域对精密铸件的多元化需求。

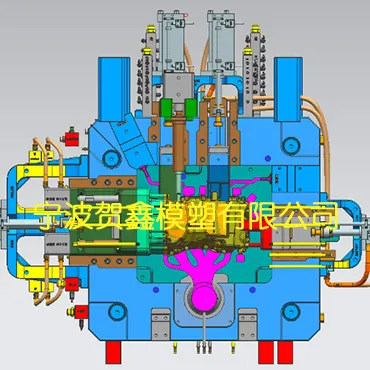

压铸模具设计
贺鑫利用先进CAD/CAM软件(如SolidWorks、AutoCAD)实现高精度模具数字化开发,优化流道系统、冷却结构及顶出方案,提升模具寿命与生产效率。我们的设计服务涵盖汽车零部件、电子配件、家电等压铸件领域,通过3D模拟验证减少试模成本,确保分型面精准度与公差±0.01mm控制,支持复杂曲面与薄壁结构设计,助力企业缩短30%产品开发周期。提供定制化模架、滑块及排气系统解决方案,符合ISO9001标准,满足锌/铝/镁合金压铸工艺需求,点击咨询获取免费设计方案!

3D 设计与数字化工程服务
宁波贺鑫模塑有限公司提供覆盖产品逆向设计、二维工程图转三维建模、铸造模具 3D 设计三大方向的数字化工程服务。依托 SolidWorks、UG/NX、AutoCAD 等主流 CAD 平台,配合 ProCAST、MAGMASOFT、Flow-3D 等模流仿真工具,贺鑫在模具开发前期即通过数字化建模与仿真分析预判铸造缺陷、优化浇排系统,将试模修模次数控制在2 轮以内,有效缩短模具开发周期并降低试错成本。
产品逆向设计流程
针对无原始图纸的实物零件、老旧模具的替换件复刻或竞品分析需求,贺鑫采用高精度三维扫描 + CAD 模型重构的逆向工程方法,将实体零件转化为可编辑、可优化的数字模型。全流程 5 个环节环环相扣,确保逆向模型精度满足工程制造要求:

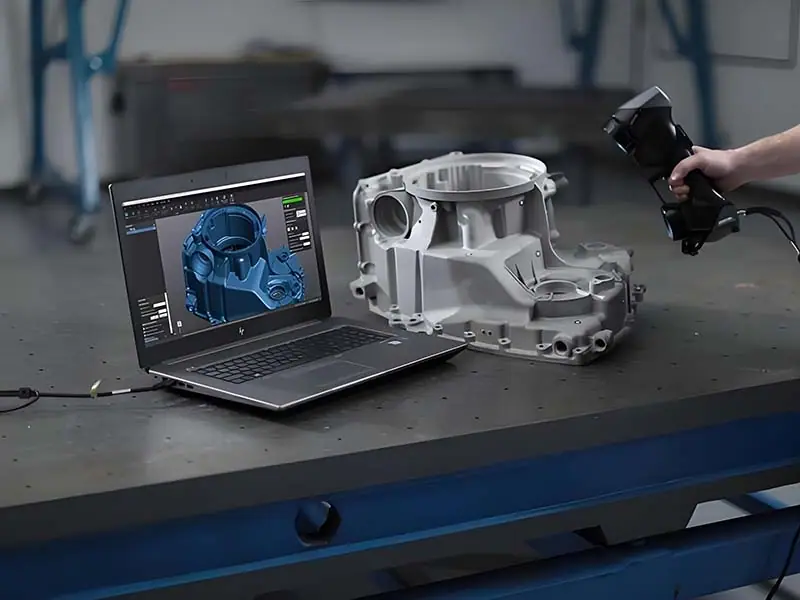

三维数据采集
使用激光扫描仪或结构光设备采集零件表面点云数据,扫描精度 ±0.02mm,可捕获复杂曲面曲率、圆角过渡和微小特征细节。
点云处理与建模
在 Geomagic Design X / SolidWorks 中对点云进行降噪、拼接和曲面拟合,生成三角网格模型(STL 格式),填补扫描盲区。
特征提取与分析
识别关键几何特征——基准面、定位孔、配合面、壁厚分布,提取尺寸公差和形位公差信息,为参数化建模提供依据。
CAD 模型重构
基于特征分析结果,在 CAD 软件中参数化重建实体模型,修复扫描缺陷,补充拔模斜度(1°~3°)和铸造圆角(R≥1.5mm)。
正向优化验证
结合正向设计思维对模型进行结构优化,通过 CAE 仿真验证可制造性,输出工程图纸(含尺寸公差和形位公差)和生产模型。

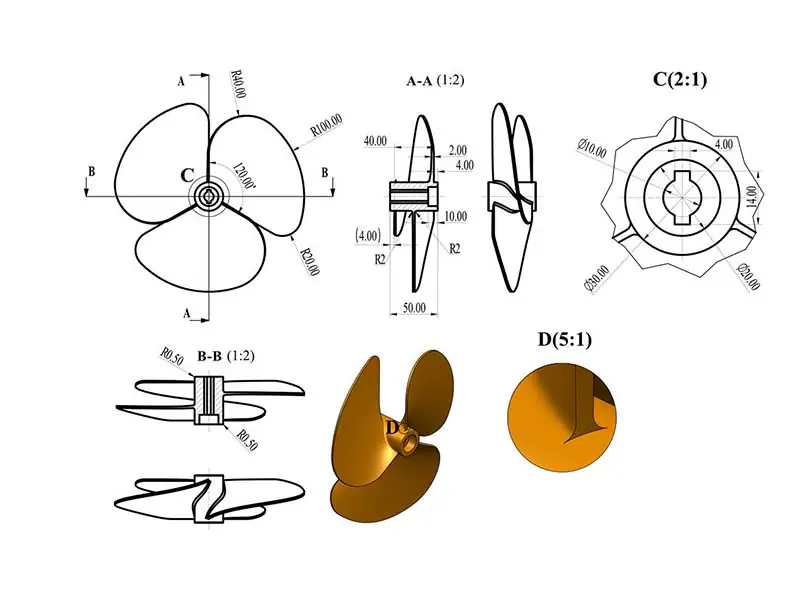

二维工程图转三维建模
以客户提供的二维工程图纸(DWG/DXF/PDF)为基础,通过参数化 CAD 建模工具将平面视图、尺寸标注、剖切符号和公差信息转化为精确的三维数字模型。这一过程要求设计师具备机械制图解读能力和空间几何重构能力,确保模型与图纸设计意图一致:
图纸解析
逐视图分析三视图(主视图、俯视图、侧视图)及剖视图中的尺寸标注、公差要求和表面粗糙度符号,识别关键基准面和配合关系。
基础建模
在 SolidWorks / UG/NX 中通过拉伸、旋转、扫描、放样等操作构建基础几何体,严格依据图纸尺寸驱动模型参数。
细节特征添加
添加倒角、圆角、拔模斜度、螺纹孔、加强筋等细节特征,按图纸标注调整尺寸精度至 ±0.02mm。
装配验证
对多零件装配体进行干涉检查和运动仿真,验证配合间隙和运动范围,确保三维模型满足装配和使用要求。

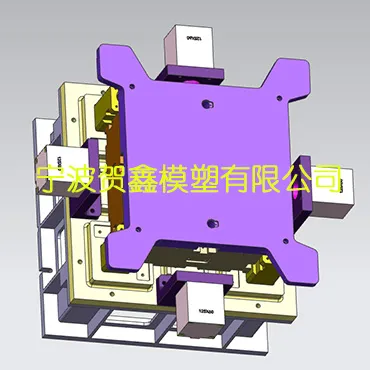

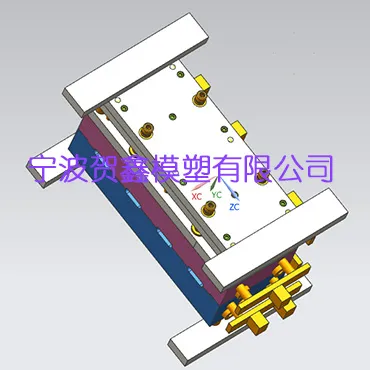

铸造模具 3D 设计
贺鑫覆盖高压压铸模具、低压铸造模具、重力铸造模具三种工艺类型的模具 3D 设计。不同铸造工艺对模具的强度要求、冷却设计、分型面策略和排气布局存在显著差异,以下从设计参数到仿真方法逐一展开:
压铸模具设计
低压铸造模具设计
重力铸造模具设计
三种铸造模具设计参数综合对比
| 设计参数 | 压铸模具 (HPDC) | 低压铸造模具 (LPC) | 重力铸造模具 (GDC) |
|---|---|---|---|
| 分型面精度 | ±0.01 mm | ±0.03 mm | ±0.02 mm |
| 模具材料 | H13 / SKD61 热作钢 | H13 / QT500-7 | QT500-7 / HT250 |
| 模具寿命 | 8~15 万模次 | 3~5 万模次 | 2~10 万模次 |
| 冷却方式 | 随形水路 + 点冷管 | 水冷/风冷 分区控温 | 自然冷却 / 局部风冷 |
| 排气设计 | 分型面排气槽 (0.08~0.15mm) | 排气塞 (φ6~φ10mm) | 分型面 + 砂芯排气 |
| 滑块/抽芯 | 液压抽芯 / 斜导柱 | 液压抽芯 / 手动 | 手动 / 斜导柱 |
| 拔模斜度 | 1°~2°(内)/ 0.5°~1°(外) | 1.5°~3° | 2°~5° |
| 模具开发周期 | 25~40 天 | 20~30 天 | 15~25 天 |
| 试模修正次数 | ≤2 轮 | ≤2 轮 | ≤2 轮 |
| 模具成本(相对) | 高 | 中 | 低~中 |
| 适配铸件壁厚 | 1~6 mm | 3~15 mm | 4~30 mm |
| 典型产品 | 汽车传感器壳体、电子散热器 | 铝合金轮毂、新能源电机壳 | 发动机歧管、液压阀体 |
CAE 模流仿真与缺陷预测
贺鑫在模具设计阶段即引入CAE 铸造仿真分析,通过数值模拟预测金属液在型腔中的充填行为、凝固过程和可能出现的铸造缺陷,在模具加工前完成设计优化。核心仿真能力覆盖以下维度:
充型过程模拟
模拟金属液在型腔中的流动路径、充填速度和温度分布,预判卷气、冷隔和浇不足等缺陷,优化内浇口位置和浇道截面积。
凝固过程分析
计算铸件各部位凝固顺序和凝固时间,识别孤立液相区和热节位置,预测缩松和缩孔倾向,优化冒口布局和冷却系统。
热应力与变形
分析铸件在凝固和冷却过程中的热应力分布和变形趋势,预判热裂风险和尺寸偏差,指导模具反变形补偿设计。
模具温度场
模拟模具在连续生产中的温度场分布和热平衡状态,优化冷却水道布局和冷却介质参数,确保模具温度稳定在工艺窗口内(±10°C)。
