特氟龙喷涂工艺完整指南：从原理到应用的全流程解析

1、材料体系与涂膜结构

特氟龙喷涂体系一般由三部分组成：基体树脂、分散体或粘结剂、以及辅助添加剂。常见的喷涂体系为水性或有机分散体体系，核心是PTFE颗粒在高温条件下进行沉降、融合，形成连续的薄膜。为了提高附着力和涂层的均匀性，往往需要加入一定量的粘结剂、低分子量的助剂和成膜促进剂，在有些配方里还会加入微量的钛酸酯、硅烷偶联剂等表面活性剂，用以改良基材与涂层之间的界面结合。

涂膜在固化前往往呈现分散状态，表面往往需要通过加热促使PTFE颗粒迁移、并与粘结剂共同形成连续致密的涂层。成膜后，涂层的主要特点包括极低的表面能、优异的耐化学性、良好的耐高温性和出色的耐磨性。需要强调的是，PTFE本身的耐温极限虽然很高，但在高温烧结阶段，基材的热稳定性和涂层与基材的粘结性同样决定着最终成膜质量。因此，材料选型必须与基材条件相匹配，避免出现粘结不足、涂层分离或龟裂等典型缺陷。

特氟龙涂料类型

特氟龙高性能特种涂料是以聚四氟乙烯为基体树脂的氟涂料，英文名称为Teflon，因为发音的缘故，通常又被称之为铁氟龙、铁富龙、特富龙、特氟隆等。特氟龙涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和大小的产品上。

类型	全称	最高使用温度	核心特点
PTFE	聚四氟乙烯	260℃连续，最高290-300℃	极低的摩擦系数、良好的耐磨性以及极好的化学稳定性
FEP	氟化乙烯丙烯共聚物	200℃	烘烤时熔融流动形成无孔薄膜，卓越的化学稳定性、极好的不粘特性
PFA	过氟烷基化物	260℃连续	与FEP一样熔融形成无孔薄膜，更强的刚韧度，适合高温防粘和耐化学性领域
ETFE	乙烯-四氟乙烯共聚物	150℃连续	最坚韧的氟聚合物，高度耐用的涂层，卓越的耐化学性

2、特氟龙涂层的核心特性

经过特氟龙涂装后，具有以下六大特性：

3、基材选择与前处理

基材对涂层成膜质量有直接影响。金属基材如铝、钢、铜及其合金是PTFE喷涂的常见承载体。铝材因比强度高、重量轻且导热性好，被广泛采用，但铝表面容易发生氧化，需要通过严格的前处理确保涂层的附着力。常见的前处理步骤包括：

• 清洗与脱脂：使用碱性或中性清洗剂在60℃～80℃的温度条件下去除表面油脂与污染物，随后用纯水充分冲洗，防止清洗残留物影响涂层附着。
• 表面粗化：通过机械磨砂、喷砂或酸蚀等方式增大表面粗糙度，以提升涂层的机械咬合力。对于铝材，目标表面粗糙度在Ra约0.6-1.2微米范围内，以实现良好的结合强度与涂层均匀性。
• 表面活化与底漆处理：某些体系需要涂覆一层底漆或采用表面活化剂以增强粘结。底漆往往选用有机无机混合体系，能够在烧结前提供必要的界面过渡层，提升涂层与基材的粘结强度。
• 干燥与预热：在喷涂前将基材表面水分和水分子含量降至最低，必要时进行低温预热以减少热应力并提高涂层的均匀性。

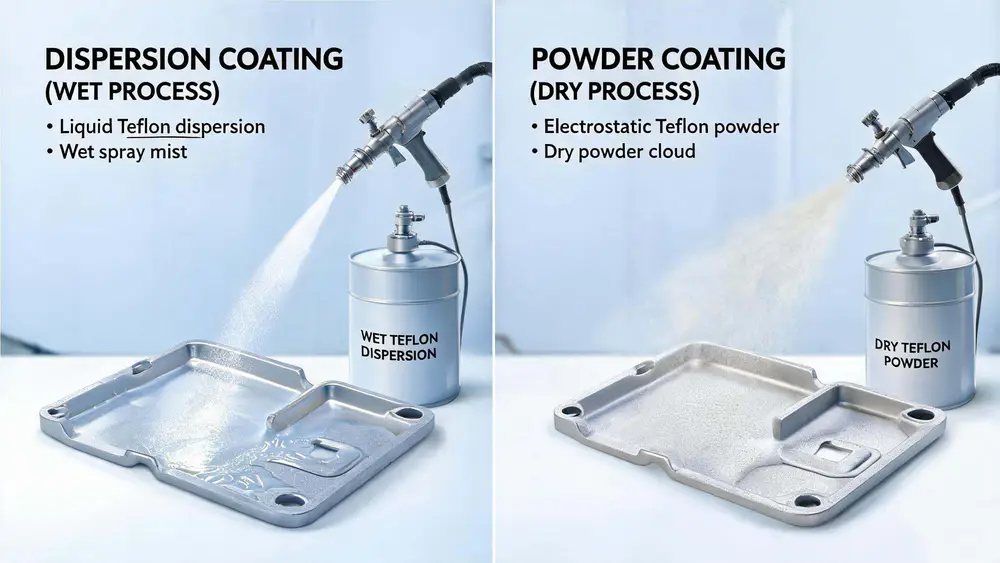

4、分散体涂层工艺

概述

分散体涂层的加工方法是使涂层材料均匀的分布在溶剂中形成分散液（固态物质混在液体中）的一种湿法加工。这种混合物被高压空气雾化并喷涂于工件表面。

加工步骤

• 工件的制备：为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C 使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂（底漆）的方式来改善涂层同工件表层的结合能力。
• （湿法）分散体涂层喷涂：喷涂涂层材料须均匀一致。涂层厚度取决于采用的涂层体系；涂层厚度的变化可能从几个微米到200微米（0.2毫米）不等。
• 干燥：在烘炉中将湿的涂层加热，温度控制在100℃以下，直至大部分的溶剂已蒸发。
• 烧结：烧结这一步骤，乃是将工件加热至一个较高的温度，直至一个不可逆的反应发生：涂层材料熔融，同粘接助剂形成网状结构。

5、粉体涂层工艺

概述

粉体涂层加工的方法是一种干式加工，在此所使用的涂层材料为极其细小的固体颗粒形态。采用这种涂层方法，就避免了使用溶剂，以及随后涂层附着时发生的发散现象。加工采用恰当的方法使微粉状涂层颗粒附着在工件上。随后，涂覆的微粉在烘炉中熔融。

涂层步骤

• 工件的制备：为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C 使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂（底漆）的方式来改善涂层同工件表层的结合能力。
• 粉体喷涂：粉状微粒由压缩空气从捕集器中吹出，在其通往喷枪喷嘴的途中，有一段带静电的区域。由于微粒带同种电荷，它们在其飞行路线上互相排斥，并形成了均匀一致的云状喷雾。待喷涂的工件接地，借此，喷枪和工件之间形成了一个带静电的区域。粉状微粒受工件吸引，并附着于其上。
• 粉料熔融：在涂层技术中，高温喷涂和低温喷涂有原则性的不同。如采用高温喷涂，基材的温度要高于粉体材料的熔融温度，粉状微粒覆于其上。这样微粉在喷涂的过程中就已熔融。低温喷涂这种加工方法则是基材温度低于粉体材料的熔融温度。随后在烘炉中进行熔融。

6、喷涂工艺与参数要点

喷涂是将涂膜材料分散体以雾化形式送到基材表面的过程，喷涂参数直接决定涂层的均匀性、厚度分布以及后续烧结的稳定性。常见的喷涂方式包括空气喷涂和高压静电喷涂，两者各有优缺点。空气喷涂设备结构简单、成本低，适合中小面积涂覆；静电喷涂能有效提高材料的利用率和涂膜的均匀性，特别适用于复杂轮廓和大面积涂覆。无论哪种方式，以下原则都应遵循：

• 喷涂厚度控制：单次喷涂的干膜厚度通常控制在10-20 μm，分多次叠涂以达到总厚度40-80 μm的目标。太薄容易导致耐磨性不足，太厚又容易产生干裂和脱落。
• 喷涂距离与角度：喷头与基材的距离通常在200-400 mm之间，角度保持稳定，避免产生过分集中的涂层厚度或局部过厚引起的应力集中。
• 悬浮状态与固化条件：涂料在喷涂前应处于稳定状态，避免分层或沉降。喷涂后的涂层应在规定时间内进入烧结环节，以防止涂层表面干燥不均导致针孔、颗粒团聚等问题。
• 空气压力与雾化控制：空气压力应维持在稳定范围，确保雾化粒径适中，以得到粒径分布均匀的涂层。对于高黏度体系，需调整雾化条件和供料速度以避免流挂或针孔。

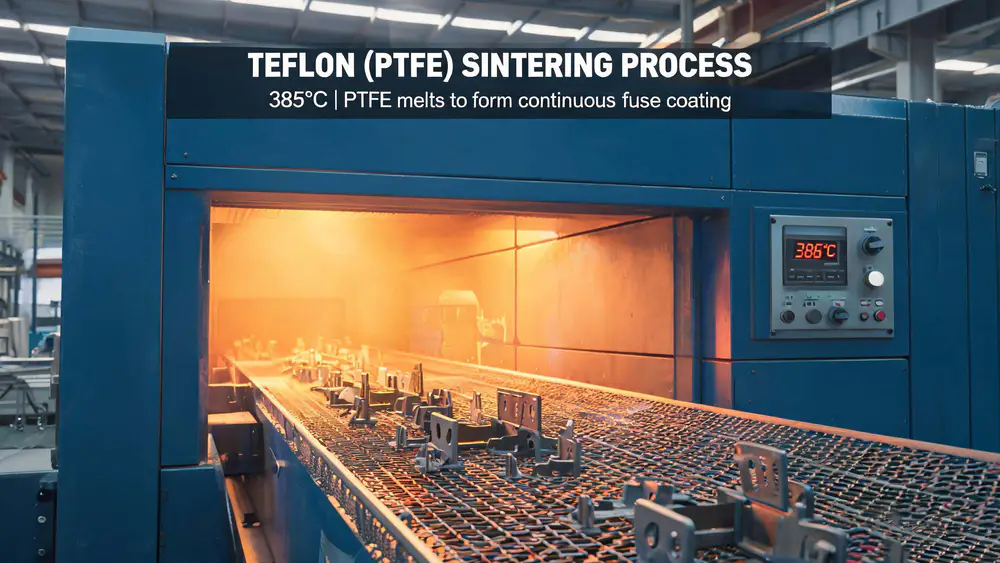

7、烧结成膜与热处理

喷涂后的涂层需要通过高温烧结使PTFE颗粒彼此融合，形成连续致密的膜层。烧结温度和时间是决定涂层性能的关键因素，通常适用于金属基材的温度区间在360℃至420℃之间，具体取决于涂料配方、涂层厚度以及基材的耐热性能。常见工艺流程包括：

• 预热阶段：逐步升温至300℃左右，避免因突然升温导致涂层表面开裂或界面应力过大。此阶段有助于涂膜的均匀干燥，减少气泡产生。
• 高温持续阶段：保持在380℃～400℃，时间一般在15～30分钟。此阶段是PTFE颗粒熔融与分子链重新排列的关键期，只有在这个阶段完成充分的黏结与致密化，涂层才具备良好的非粘性和耐化学性。
• 降温与退火：烧结结束后缓慢降温，防止快速冷却带来的热应力和涂层开裂。退火温度和降温速率要与涂层体系的热膨胀系数相匹配，避免发生龟裂、peeling或内应力释放过快的问题。

需要注意的是，烧结过程对基材的热耐受性有较高要求。铝材在高温下可能承受良好，但若基材存在局部薄弱区，极端温度可能引发变形或界面失效。因此，在工艺设计阶段应对不同基材做出温控策略，如采用分区热处理、分步升温等方法。

8、成膜后的检验与性能评估

涂层成型后，评估其性能是确保可重复性和稳定性的关键。几个核心指标包括：

• 粘附性与耐剥离性：通过剪切、划格或划线粘附性评定方法（如常用的划格测试），在一个能接受的区间内实现良好附着。理想状态下，涂层在常规测试中应达到较高等级，显示出优异的界面结合力。
• 耐温性：在规定的温度循环或高温持续暴露条件下，涂层应保持结构完整、无明显脱落或龟裂。连续工作温度通常在260℃及以下，某些专用配方可提高到300℃以上的短时耐受。
• 化学稳定性：耐多种酸、碱、溶剂及腐蚀性介质的攻击，涂层表面能保持低水平，非粘性表面得以维持。
• 摩擦与非粘性：低摩擦系数和非粘性表面是PTFE涂层最重要的功能特征。通常在标准化的摩擦测试中，系数可稳定在0.04-0.15的区间，具体数值随配方和基材而异。
• 表面平整度与缺陷：对涂层表面进行肉眼观察和显微检查，排除针孔、颗粒堆积、开裂等缺陷。对于要求严格的零部件，通常要求涂层表面瑕疵极少。

9、常见问题及解决策略

问题	原因	解决策略
针孔与气泡	涂料分散不均、通气不足或喷涂温度不稳定	优化涂料分散、提高喷涂环境的洁净度、改善气流设计、调整喷涂距离与速度，在烧结前充分干燥
脱落与界面失效	基材前处理不足、底漆层不充分、热处理过程中的热应力	强化表面清洁、改良底漆配方、优化烧结曲线，确保界面过渡层的稳定性
颜色与均匀性	材料分散度差或喷涂参数不稳定	保持涂料稳定性、定期检查雾化状态、采用分层涂覆以达到均匀厚度
过厚区域开裂	一次性厚层涂覆	采用分层喷涂并严格控制每层厚度，必要时对高应力区进行局部加强或采用低应力配方

结构化的质量检验流程应覆盖原材料入库检验、涂料储存与混合、喷涂过程记录、烧结条件记录、成膜后的理化性能测试以及最终部件的现场应用评估。通过多点抽检和全批次对比，确保一致性。安全与环境管理同样重要：喷涂和烧结环节需要良好的排风与温控系统，避免有害气体聚集，对废液、废气和废渣进行合规处理。

10、应用场景与工程化要点

特氟龙喷涂因其优异的耐化学性和极低的表面能，被广泛应用于需要低摩擦和易清洁的场景。铁氟龙广泛应用于耐高温、要求高粘性的行业。

食品加工设备

导向部件、输送带、模具等需要不粘和易清洁的食品接触表面。

化工设备

耐腐蚀阀门的密封表面、化工反应器的搅拌轴承部件等。

烹饪器具

需要非粘易清洗的烹饪器具，如不粘锅、烤盘等。

工业零部件

阀门密封件、轴承、耐腐蚀部件等需要在恶劣环境下工作的零件。

在工程实践中，涂层厚度的选择往往要兼顾使用环境中的温度波动、介质性质、机械载荷和清洗频次等因素。对于高温环境或强腐蚀介质，选用耐热性更高的配方，并结合合适的底层处理，以确保长期的稳定性。

十一、特氟龙喷涂常见问题FAQ

特氟龙涂层和普通不粘涂层有什么区别？

特氟龙（PTFE）涂层相比普通不粘涂层具有更高的耐温性（连续使用可达260℃）、更强的化学稳定性（几乎不受任何化学药品侵蚀）、以及更低的摩擦系数。特氟龙涂层通过高温烧结工艺形成致密膜层，附着力更强，使用寿命更长。特氟龙喷涂的涂层厚度一般是多少？

特氟龙喷涂的涂层厚度变化范围从几个微米到200微米（0.2毫米）不等，具体取决于采用的涂层体系和工艺要求。通常单次喷涂干膜厚度控制在10-20 μm，分多次叠涂以达到总厚度40-80 μm的目标。特氟龙涂层安全吗？食品级可以用吗？

特氟龙涂层本身是化学惰性的，在正常使用温度下（260℃以下）非常稳定，不会释放有害物质。食品级的特氟龙涂层符合FDA等相关食品安全标准，广泛应用于不粘锅具、食品加工设备等直接接触食品的场景。哪些材料可以做特氟龙喷涂？

金属基材如铝、钢、铜及其合金是PTFE喷涂的常见承载体。铝材因比强度高、重量轻且导热性好，被广泛采用。不同基材在前处理和烧结方面的要求不同，需要针对性地制定工艺参数。

总结

特氟龙喷涂工艺的核心就落在"稳定性与一致性"两大目标之上。过程系统化——从基材准备、配方选择、涂覆方法、烧结控制、到最终检测，形成一个闭环过程，每一个环节的微小偏差都可能放大到成膜质量上。区域化差异化——不同基材（铝、钢、铜及其合金）在前处理和烧结方面的要求不同，需要针对性地制定工艺参数。只有在各环节的参数被严格把控、壁垒被清晰设定、操作人员具备经验与规范执行力时，涂层才能在日常使用中发挥出其非粘性、耐温、耐化学和低摩擦的综合优势，真正实现以涂覆工艺提升设备寿命和工作效率的目的。
