电泳涂装工艺完整指南：从原理到应用的全面解析

一、什么是电泳涂装

定义与概况

电泳涂装是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并使其沉积于电极的基底表层。电泳涂装过程中，涂料在电场作用下，带电粒子向电极移动并沉积在工件表面。通过调整电场强度和电泳液成分，可控制涂层厚度和性能。

发展历史

电泳涂装技术经历了近百年的发展历程：

• 1917年 — 电泳涂装的第一项专利被授予戴维和通用电气公司。
• 1920年代 — 该工艺开始被用于沉积橡胶乳胶。
• 1930年代 — 第一批关于水分散树脂电泳沉积的专利发表。
• 1950年代后期 — 福特汽车公司开始开发电泳涂装工艺，电泳涂装开始形成现在的形态。
• 1963年 — 第一套商业阳极汽车电泳系统开始运作。
• 1965年 — 第一项阴极电泳产品专利发表，分配给巴斯夫公司。
• 1970年 — PPG工业公司推出第一款商用阴极电泳产品。
• 1975年 — 阴极电泳首次在汽车行业使用。
• 至今 — 全球约70%的电泳涂装使用量为阴极电泳类型，主要得益于该技术在汽车行业的高使用率。

二、电泳涂装的特点与优势

核心优势详解

• 完全机械化、自动化 — 电泳涂装可实现完全机械化、自动化，不仅减轻了劳动强度，而且还大幅度提高了劳动生产率，适用于大量流水线作业。
• 泳透率高 — 电泳涂料泳透率高，在水中完全溶解或乳化，配制成的槽液黏度很低，很容易浸透到被涂物的袋状构造部及缝隙中，特别适合于异型导电材料的表面涂装。
• 成膜均匀细致 — 电泳槽液具有较高的导电性，涂料离子能在电场作用下快速泳动，在被涂物表面被中和后形成电中性湿漆膜，随着湿漆膜的增厚电阻增大，涂料粒子沉积量逐渐变小，从而形成均匀细致的涂料膜。
• 涂料利用率高 — 涂料的利用率高，高达95%以上甚至100%。由于槽液的固体含量低、黏度小，被涂物带出的涂料少，尤其是超滤技术的应用，实施涂装过程封闭循环，涂料回收率高。
• 防腐蚀能力强 — 电泳涂装由于在电场作用下成膜均匀，因此采用电泳涂装法能使工件的内腔、焊缝、边缘耐腐蚀性显著提高。

三、电泳涂装的局限性

尽管电泳涂装具有诸多优势，但在实际应用中也存在一定的局限性，需在选择工艺时加以考虑：

• 适用于导电性被涂物 — 电泳必须在通电的情况下才能进行，因此适用于具有导电性的被涂物（一般是金属）。
• 多种金属组合受限 — 导电特性不一样的多种金属组合成的被涂物，不宜采用电泳涂装工艺，如有一些电泳涂料对Cu、Sn等金属离子会产生过敏现象。
• 需要烘烤固化 — 电泳涂料湿膜须烘烤后才能形成致密的漆膜，因此不能耐高温的被涂物也不能采用电泳涂装工艺。
• 槽液更新周期短 — 电泳槽底更新期为6个月以内，所以对小批量生产场合不宜采用电泳涂装。
• 底材性能差异 — 不同底材上的电泳涂料性能有差异。
• 技术要求高 — 要求有强大的技术力量作为支持，特别是彩色电泳，要做到预期的颜色效果，非专业人员调色时有一定难度。

四、电泳涂装的工作原理

电泳是涂装金属工件最有效的方法之一。电泳涂装是将具有导电性的被涂物浸在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极），在槽中另设置与其对应的阴极（或阳极），在两极间接通直流电一段时间后，在被涂物表面沉积出均匀细密、不被水溶解涂膜的一种特殊的涂装方法。

电泳涂装过程中伴随着四种化学物理变化，即电解、电泳、电沉积、电渗。

① 电解

任何一种导电液体在通电时产生分解的现象称电解。例如，在具有导电性介质的水溶液中，在通直流电的条件下，在阳极表面产生氧气并发生金属溶解，在阴极表面还原氢气并析出金属这一现象称作电解。

② 电泳

在电场作用下，带电荷的胶体粒子会向相反电荷电极泳动，这一现象称为电泳。涂料中的带电粒子在电场力驱动下定向移动至工件表面。

③ 电沉积

在电泳涂装时，带电荷的粒子（树脂和颜填料）在电场作用下到达相反电荷的电极，被H⁺（阳极电泳）或OH⁻（阴极电泳）所中和，变成不溶于水的涂膜，这层漆膜很稳定，而且致密均一。这一过程称为电沉积。

④ 电渗

电渗是电泳的逆过程。如果电沉积出的颗粒附着在某一位置，它们不再随电场的作用而发生移动，分散介质在不致密的松散颗粒中作与其移动方向相反的移动。这个电化学过程引起溶剂渗析出来，电沉积膜的机械结合紧密加强。

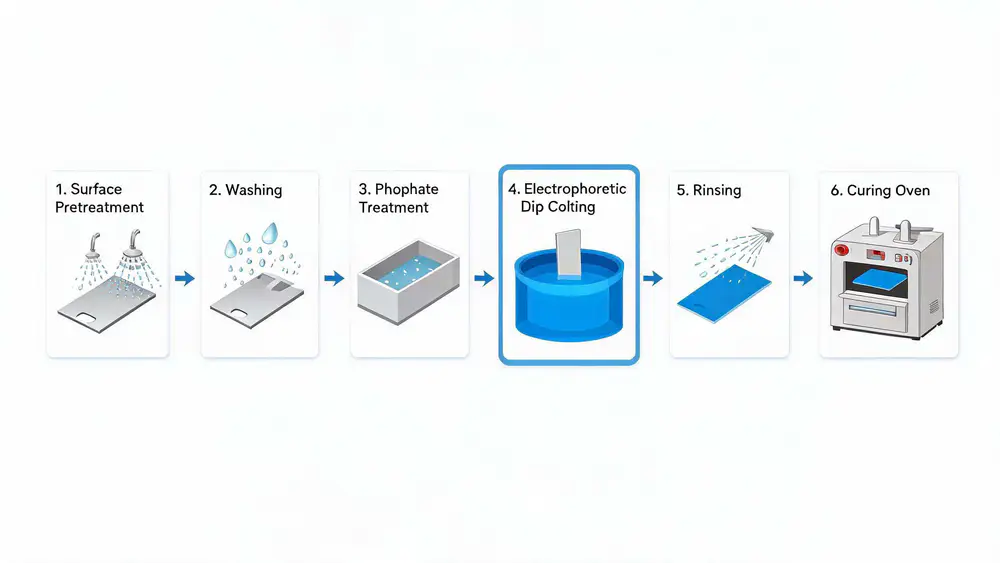

五、电泳涂装工艺流程

电泳涂装一般可分为连续生产的通过式和间歇的固定式两类。对于连续生产的通过式电泳涂装设备，工件借助于悬挂输送机和其他工序（前处理-烘干）组成连续生产的涂装生产线，此类设备适用于大批量生产。对于间歇生产固定式电泳涂装设备，工件借助于单轨电葫芦或其他形式的输送机，和其他工序（前处理-烘干）组成间歇式涂装生产线，适用于中等批量的涂装生产。

前处理

通过清洗去除工件表面的油污、锈迹等杂质，进行表面调整和磷化处理，增强涂装附着力。

电泳槽配置

根据涂装要求配置电泳液，设计电泳槽结构，控制电泳液温度，确保电泳液均匀分布。

循环过滤

通过过滤器去除电泳液中的杂质，使用循环泵使电泳液循环流动，控制循环流量。

通电涂装

使用通电设备对工件进行通电，控制通电电压和涂装时间，确保涂装厚度和均匀度。

槽上循环

使用槽上循环泵、过滤器和温度控制，保证涂装效果均匀稳定。

涂膜固化

控制固化温度和时间，选择适当的固化方式（热固化、UV固化等），使涂膜完全固化。

后期处理

清洗残留电泳液和杂质，检查修整涂装质量，进行适当包装防止储存运输中受损。

阴极电泳涂装优势

阴极电泳涂装金属处在阴极不易氧化，相对阳极电泳来说涂层更具有普遍性，采用超滤系统槽液不会受到污染，槽液维护简单，涂层更具有防腐蚀效果。涂装经过在固化炉内进行固化，固化炉可以分为连续式和间歇式两种。固化过程的温度曲线对质量有很大的影响，一般需要用炉温跟踪仪对烘烤过程的温度曲线进行定时检测，确保温度曲线满足工艺要求。

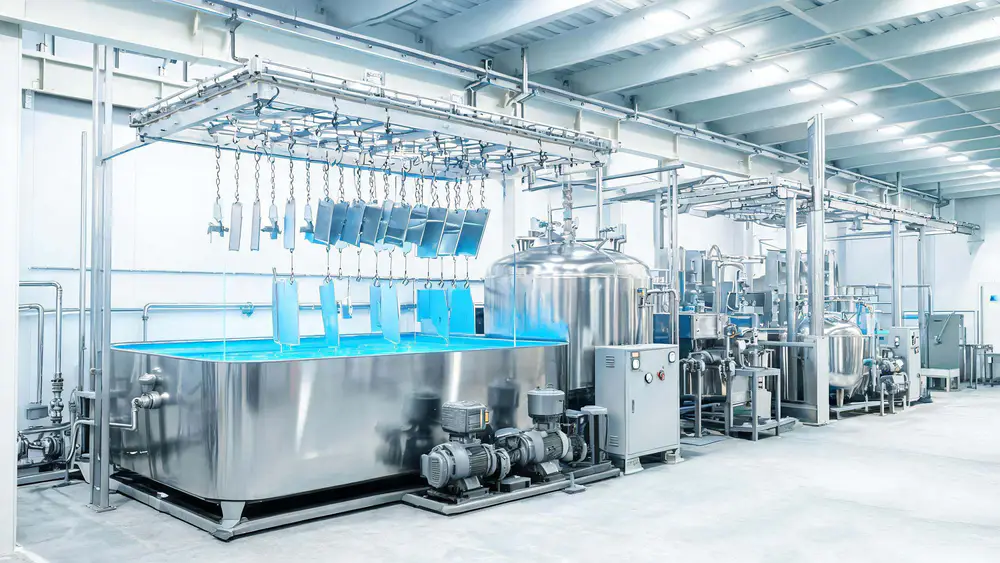

六、电泳涂装设备组成

一套完整的电泳涂装系统由以下核心设备组成：

设备名称	功能说明
槽体	电泳涂装的主要设备，其设计和性能参数决定了涂装的效率和效果。
搅拌循环系统	循环系统的设计和性能决定了涂料的流动和更新，对涂装效果和均匀性有重要影响。
电极装置	提供电场驱动力的核心部件，确保涂料粒子定向沉积。
漆液温度调节装置	控制涂装环境的温度，对涂料的流平性和成膜性有重要影响。
涂料补给装置	维持电泳液浓度稳定，确保涂装质量一致性。
超滤装置	实现涂装过程封闭循环，提高涂料回收率。
通风装置	保证涂装环境空气质量，排出有害气体。
电源供给装置	电源的电压和电流决定了电泳涂装的驱动力，其稳定性对涂装效果有重要影响。
泳后水洗装置	清除工件表面残留的电泳液和杂质。
储漆装置	储存和调配电泳涂料，确保供应稳定。

七、电泳涂装工艺参数

涂料性能参数

粘度

涂料的粘度决定了其在电场中的流动性，粘度过高或过低都会影响电泳涂装的效果。

固体含量

固体含量决定了涂料的遮盖力和膜厚，对涂层的外观和性能有重要影响。

电阻

涂料的电阻决定了其在电场中的带电性能，对电泳涂装的均匀性和效果有重要影响。

涂料成分

电泳涂料的成分包括树脂、颜料、溶剂、助剂等，这些成分的比例和性能直接影响涂料的物理和化学性质。

涂装环境参数

参数	影响说明
温度	涂装环境的温度对涂料的流平性和成膜性有重要影响，温度过高或过低都会影响涂装效果。
湿度	涂装环境的湿度对涂料的表面张力有重要影响，湿度过高或过低都会影响涂装效果。
清洁度	涂装环境的清洁度决定了涂料中杂质的含量，对涂装的均匀性和效果有重要影响。
压力	涂装环境的气压对涂料的表面张力有微小影响，气压的波动会影响涂装的均匀性和效果。

在涂装工程中，电泳电压、时间、温度、阴阳极面积比、漆液固体份及漆液的pH值等均影响涂层的质量。在实际生产中，需根据客户的工艺参数来确定上述参数。

八、常见问题及解决方案

涂膜不均

涂膜不均是指在涂装过程中，由于各种原因导致涂层在工件表面分布不均匀，出现厚薄不一、色泽差异等现象。涂膜不均可能是由于电泳液的浓度、温度、电场强度等参数控制不当，或是工件表面处理不良、涂装时间过长或过短等原因造成的。

解决方案：针对涂膜不均的问题，可以采取调整电泳液的参数，如浓度、温度、电场强度等，以保证涂装过程的稳定性和均匀性。同时，加强工件表面的预处理，如除锈、除油、除尘等，以提高工件表面的附着力。

涂膜过薄

涂膜过薄是指涂装后涂层厚度不足，无法达到预期的防护和装饰效果。涂膜过薄可能是由于电泳液的浓度过低、涂装时间过短或电泳电压过低等原因造成的。

解决方案：针对涂膜过薄的问题，可以采取增加电泳液的浓度、延长涂装时间或提高电泳电压等措施，以增加涂层厚度。同时，检查电泳槽液位，确保电泳液充足。

涂膜过厚

涂膜过厚是指涂装后涂层厚度超过预期，可能出现表面粗糙、剥落等问题。涂膜过厚可能是由于电泳液的浓度过高、涂装时间过长或电泳电压过高等原因造成的。

解决方案：针对涂膜过厚的问题，可以采取降低电泳液的浓度、减少涂装时间或降低电泳电压等措施，以减少涂层厚度。同时，加强工件表面的预处理，避免出现过度沉积的现象。

涂膜脱落

涂膜脱落是指涂装后涂层与工件表面附着力差，容易剥落或起皮。涂膜脱落可能是由于工件表面处理不当、涂装前的预处理不足、涂装工艺参数控制不当等原因造成的。

解决方案：针对涂膜脱落的问题，可以采取加强工件表面预处理，如除锈、除油、除尘等，以提高工件表面的粗糙度和附着力。同时，调整电泳液的参数，如浓度、温度、电场强度等，以提高涂层的附着力。在生产过程中，定期检查和清理电泳槽和循环管道，确保电泳液的质量和稳定性。

其他问题

其他问题可能包括电泳液的稳定性差、工件表面出现颗粒或杂质、颜色不均等。这些问题可能是由于原材料质量不佳、设备故障或操作不当等原因造成的。针对其他问题，可以采取一系列措施，包括加强原材料的质量控制、定期检查和维修设备、调整工艺参数等。同时，加强生产过程中的质量控制和检测，及时发现和解决问题，以确保最终产品的质量和稳定性。

九、电泳涂装的应用领域

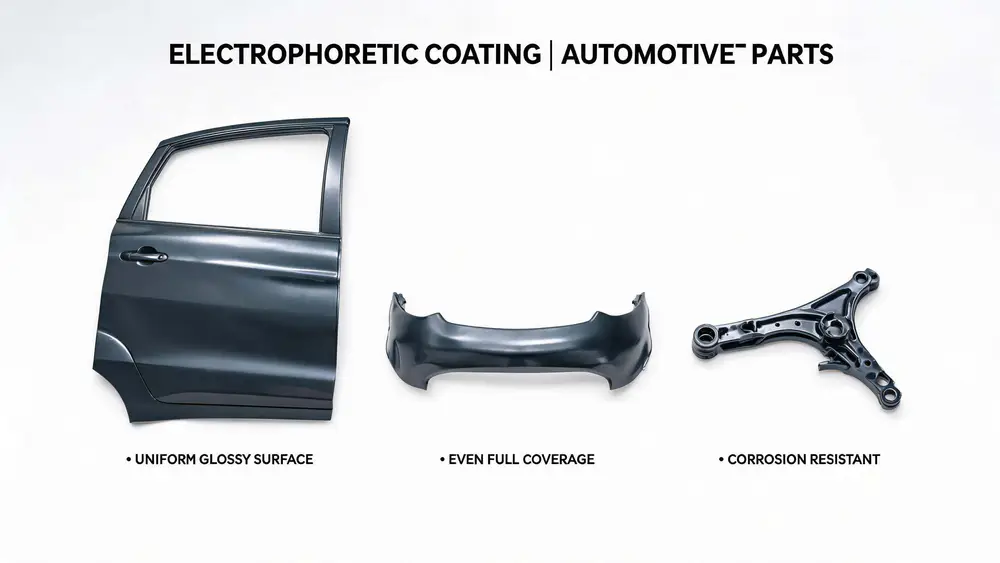

🚗 汽车制造业

用于汽车车身、零部件的涂装。汽车车身电泳涂装是电泳涂装技术最广泛的应用领域，整车阴极电泳涂装生产线在客车涂装行业已得到广泛应用。

🔧 五金制品

如金属门窗、厨具、家具等产品的涂装。电泳涂装能有效提高五金件的耐腐蚀性和外观质量。

📱 电子电器行业

用于绝缘涂层、导电涂层等。家用电器的电泳涂装技术在提高家电产品耐腐蚀性和外观质量方面发挥重要作用。

🏗️ 其他领域

如建筑、船舶、航空航天等行业的涂装需求。在建筑行业中，电泳涂装工艺能提高建筑耐久性和外观质量；在家具行业中，能提高产品耐腐蚀性和外观质量。

十、电泳涂装常见问题FAQ

电泳涂装和喷漆有什么区别？

电泳涂装相比传统喷漆具有显著优势：涂料利用率高达95%以上（喷漆通常只有30-50%）；涂层均匀性更好，能覆盖工件内腔和缝隙；附着力更强，防腐蚀能力更优；使用水性涂料更环保。但电泳涂装需要导电底材，且设备投资较大。阴极电泳和阳极电泳有什么区别？

阴极电泳涂装中金属工件作为阴极，不易氧化，涂层更具有普遍性和防腐蚀效果；阳极电泳中工件作为阳极，存在金属溶解的问题。目前全球约70%的电泳涂装使用量为阴极电泳类型，尤其在汽车行业应用最为广泛。电泳涂装的涂层厚度一般是多少？

电泳涂装的涂层厚度通常在15-35微米之间，具体厚度可根据工艺参数（电压、时间、温度、漆液固体份等）进行调节。通过调整电场强度和电泳液成分，可精确控制涂层厚度和性能。电泳涂装适用于哪些材料？

电泳涂装适用于具有导电性的被涂物，一般是金属材料，如钢铁、铝合金、锌合金等。导电特性不一样的多种金属组合成的被涂物，不宜采用电泳涂装工艺。不能耐高温（烘烤温度）的被涂物也不能采用此工艺。

总结

电泳涂装作为一种高效、环保、高质量的涂装技术，已经在全球制造业中占据了不可替代的地位。从汽车车身到五金零件，从家用电器到建筑构件，电泳涂装以其均匀的涂层、优异的附着力和卓越的防腐蚀性能，为各类金属制品提供了可靠的表面保护。

随着制造业对环保和品质要求的不断提高，电泳涂装技术也在持续进步。宁波贺鑫模塑有限公司拥有丰富的铝合金铸造及表面处理经验，致力于为客户提供高品质的铸造和涂装解决方案。如需了解更多关于电泳涂装的信息或咨询相关服务，欢迎与我们联系。
