微弧氧化技术详解：铝/镁/钛合金表面陶瓷膜层处理工艺全解析

在航空航天、汽车制造、3C电子等高端制造领域，轻合金（铝合金、镁合金、钛合金）的表面处理一直是制约其应用的关键技术瓶颈。传统阳极氧化工艺在硬度、耐磨、耐腐蚀等方面存在诸多不足。微弧氧化技术（Micro-arc Oxidation，简称 MAO）作为一项新兴的绿色表面处理工艺，通过在阀金属表面原位生长陶瓷膜层，从根本上解决了轻合金表面强化的难题。本文将从微弧氧化原理、工艺过程、膜层结构、技术特点到工业应用，为您进行全面解析。

什么是微弧氧化技术？轻合金表面处理工艺简介

微弧氧化技术概念定义

微弧氧化又称微等离子体氧化，是通过电解液与相应电参数的结合，在铝、镁、钛等阀金属表面依靠弧光放电产生的瞬时高温高压作用，生长出以基体金属氧化物为主的陶瓷膜层。

利用这种技术可在阀金属及其合金表面生长具有不同性能的陶瓷膜，如耐磨、耐腐蚀、耐热冲击的保护膜，以及具有催化作用、与生物相兼容或对气体敏感的功能陶瓷膜。

微弧氧化基本原理与反应装置详解

微弧氧化技术基本原理

微弧氧化的基本原理是使工作电压突破传统阳极氧化的工作电压范围（法拉第区），进入高电压放电区，在电极上发生微等离子放电条件下，在基体材料（电极）上原位生成氧化膜。微弧氧化过程是许多基本过程的总和，这些过程伴随着热化学反应、电化学反应以及导电电极之间的物质输运等复杂现象。

微弧氧化反应装置组成

1：电源 2：电参数控制系统 3：试样 4：搅拌器 5：冷却系统 6：电解槽 7：阴极

微弧氧化工艺流程

微弧氧化膜层表面形貌特征

从表面形貌可见，膜层表面存在 许多残留的放电气孔，孔周围有融化的痕迹，说明放电瞬间温度确实很高。

微弧氧化膜层截面结构分析

铝合金微弧氧化膜具有 致密层和疏松层两层结构，氧化膜与基体之间界面上无大的孔洞，界面结合良好。研究显示，致密层中具有刚玉结构，α-Al₂O₃的体积分数高达50%并与γ-Al₂O₃结合在一起，因而使沉积层具有很高的硬度。致密层的晶粒细小，硬度和绝缘电阻大；疏松层晶粒较粗大，并存在许多孔洞，孔洞周围又有许多微裂纹向内扩展。

微弧氧化膜层相组成：α-Al₂O₃与γ-Al₂O₃分布规律

铝合金氧化膜结构为α-Al₂O₃、γ-Al₂O₃和一定量的复合烧结相。从外表面到膜内部，α-Al₂O₃体积分数逐渐增加，γ-Al₂O₃相体积分数逐渐减少。

关键发现：α-Al₂O₃含量决定膜层硬度

致密层中α-Al₂O₃（刚玉结构）含量高达50%以上，这是微弧氧化膜层具有高硬度和优异耐磨性能的根本原因。从膜层外部到内部，α相逐渐增多、γ相逐渐减少，构成梯度功能结构。

不同金属材料的微弧氧化膜层特征对比

钛合金微弧氧化膜层（Ti6Al4V）

Ti合金表面生成的微弧氧化膜层以金红石型TiO₂和锐钛矿型TiO₂为主组成相，另有少量其他反应沉积物如TiAl₂O₅等。

铝合金微弧氧化膜层（LY12）

Al合金表面生成的微弧氧化膜层以α-Al₂O₃和γ-Al₂O₃为主组成相，另有少量其他反应沉积物如Al-Si-O等。

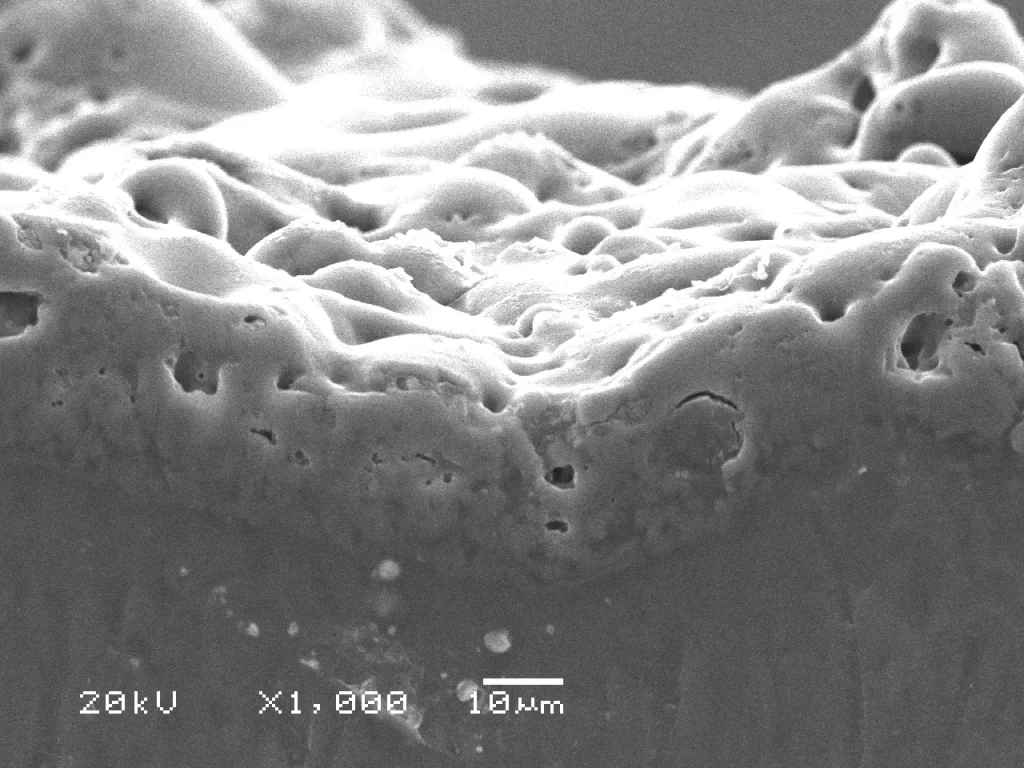

镁合金微弧氧化膜层（AZ91D）

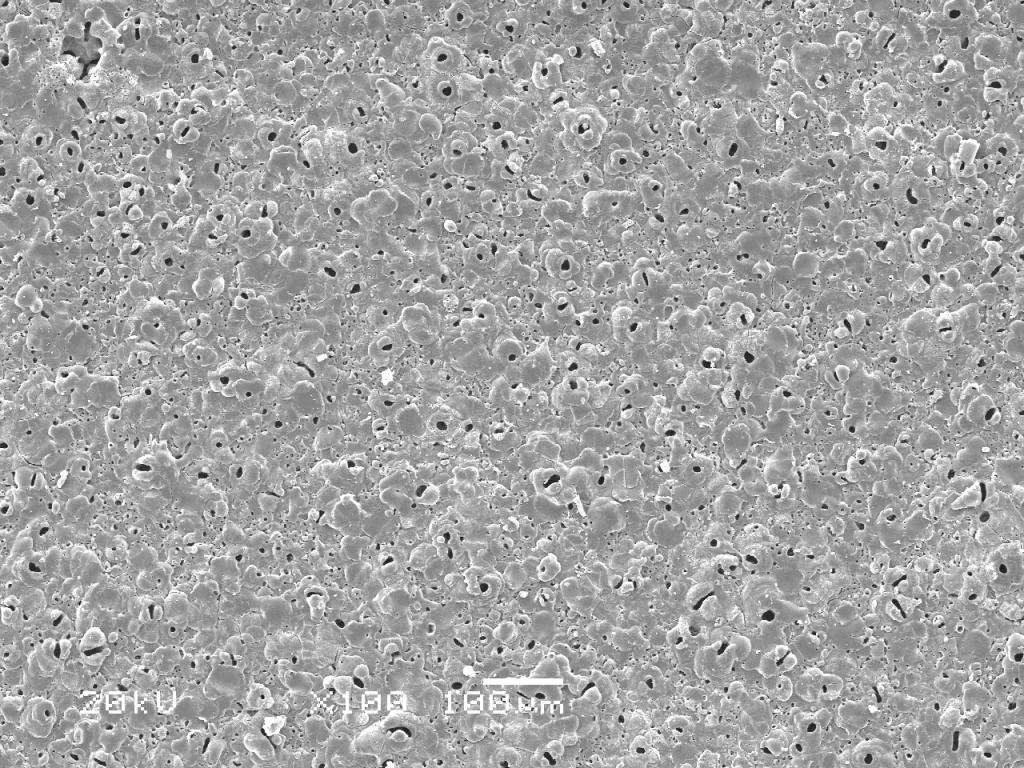

镁合金表面微弧氧化膜层以MgO和MgO₂为主组成相，另有少量其他反应沉积物如Mg₂SiO₄等。镁合金微弧氧化处理可显著提升其耐腐蚀性能。

微弧氧化技术特点：优势与局限性全面对比

微弧氧化膜层性能影响因素：8大关键工艺参数

微弧氧化膜层的性能受多种工艺参数的综合影响，合理控制各参数是获得优质膜层的关键。

电流密度对微弧氧化的影响

• 电流密度越大，氧化膜生长速度越快，膜厚增加，但易出现烧损现象
• 随电流密度增加，击穿电压升高，膜表面粗糙度也增加

氧化时间对微弧氧化的影响

• 氧化时间增加，膜厚增加，但存在极限膜厚
• 时间增加使表面微孔密度降低，但粗糙度变大；当溶解与沉积达动态平衡时，粗糙度反而减小

氧化电压对微弧氧化的影响

• 低压生成膜孔径小、孔数多；高压使膜孔径大、孔数少，但成膜速度快
• 电压过低，膜层薄、颜色浅、硬度低；电压过高，易出现膜层局部击穿，对耐蚀性不利

溶液温度对微弧氧化的影响

• 温度低时，氧化膜生长速度快，膜致密，性能较佳；但温度过低则氧化作用较弱
• 温度过高，碱性电解液对氧化膜的溶解作用增强，膜厚与硬度显著下降，且溶液易飞溅

电源频率对微弧氧化的影响

• 高频时膜生长速率高，孔径小且分布均匀，表面平整致密
• 低频下微孔孔隙大而深，试样极易被烧损

占空比对微弧氧化的影响

• 恒电压方式下，增大占空比使膜生长速率增大，表面逐渐粗糙
• 在高频下，占空比越大，陶瓷层表面粗糙度越大；占空比越小，表面粗糙度越小

pH值对微弧氧化的影响

• 酸碱度过大或过小，溶解速度加快，氧化膜生长速度都会减慢
• 适宜的pH范围是保证膜层质量的前提

溶液浓度与电导率的影响

• 溶液浓度对膜的成膜速率、表面颜色、粗糙度都有影响
• 溶液电导率影响微弧氧化膜的生长速度和致密度

微弧氧化技术应用领域：从航空航天到汽车制造

在俄罗斯，由于陶瓷层出色的耐磨性和良好的膜基结合力，微弧氧化技术已在高速纺织零件上成功应用多年。美国、德国、意大利等国也在汽车、通讯、航空等领域大量使用微弧氧化技术。目前微弧氧化在国内已被多家企业应用于工业生产之中，成为很多传统表面处理方法的替代技术。

微弧氧化应用领域总览

微弧氧化技术已广泛应用于航空航天、汽车制造、纺织机械、通讯电子、兵器工业等领域，适用于各种轻合金零部件的表面耐磨耐蚀处理，如发动机缸体、活塞、轮毂、枪械零部件、热交换管等。

微弧氧化技术常见问题 FAQ

什么是微弧氧化技术？

微弧氧化（Micro-arc Oxidation，MAO）又称微等离子体氧化，是通过电解液与相应电参数的结合，在铝、镁、钛等阀金属表面依靠弧光放电产生的瞬时高温高压作用，生长出以基体金属氧化物为主的陶瓷膜层。

微弧氧化和传统阳极氧化有什么区别？

微弧氧化突破传统阳极氧化的法拉第区工作电压范围，进入高电压放电区，在电极上发生微等离子放电条件，原位生成陶瓷氧化膜。相比传统阳极氧化，微弧氧化膜层硬度更高（HV 500-2500）、耐磨性更好、绝缘性更优（击穿电压3000-5000V），且与基体结合更牢固。

微弧氧化适用于哪些金属材料？

微弧氧化主要适用于阀金属（Valve Metal），包括铝合金、镁合金、钛合金等轻合金材料。不同金属生成的膜层相组成不同：铝合金以α-Al₂O₃和γ-Al₂O₃为主，钛合金以金红石型TiO₂和锐钛矿型TiO₂为主，镁合金以MgO和MgO₂为主。

微弧氧化膜层有哪些优缺点？

优点：对零件形状适应性强、环保无污染、硬度高（HV 500-2500）、耐磨性好、热匹配性佳、绝缘性能优良（击穿电压3000-5000V）、表面光洁易着色、成本低便于量产。缺点：膜层为蜂窝状多孔结构、耐酸性介质能力有限、总膜厚较小（<300μm）、高能耗。

微弧氧化主要应用在哪些行业？

微弧氧化技术已广泛应用于航空航天、汽车制造、纺织机械、通讯电子、兵器工业等领域。典型应用包括发动机缸体、活塞、镁合金轮毂、枪械零部件、高压热水交换管等轻合金零部件的表面耐磨耐蚀处理。

需要轻合金表面处理解决方案？

合鑫慕塑致力于为制造企业提供专业的微弧氧化技术咨询与表面处理服务，欢迎联系我们了解更多信息。联系我们

总结：微弧氧化技术——轻合金表面处理的未来

微弧氧化技术作为一种绿色环保、性能卓越的表面处理工艺，在轻合金表面强化领域展现出巨大的应用潜力。随着工艺参数的不断优化和设备技术的进步，微弧氧化有望在更多工业领域取代传统表面处理技术，为轻合金的广泛应用提供更可靠的表面防护解决方案。
