다이캐스팅 기계의 톤수는 어떻게 계산하나요? 클램핑력과 투영 면적을 이용한 모델 선정 계산식 + 예시
요약:
많은 엔지니어들이 다이캐스팅 프로젝트를 시작할 때 항상 같은 질문을 합니다. ‘다이캐스팅 기계의 톤수는 어떻게 계산하나요?’ 톤수를 너무 작게 선택하면 용융 금속의 고압으로 인해 분형면이 벌어져, 플래그와 치수 편차가 발생하게 됩니다. 너무 크게 선택하면 장비, 금형, 에너지 소비가 모두 낭비됩니다. 그러나 다이캐스팅 기계의 톤수 선정은 본질적으로 두 가지 핵심 매개변수, 즉 클램핑력과 투영 면적을 중심으로 이루어집니다. 본문에서는 매개변수 분석부터 실제 사례에 이르기까지, 단계별로 명확하게 계산하는 방법을 안내해 드리겠습니다.
간단한 결론: 다이캐스팅 기계의 톤수 = 사출 압력 × 총 투영 면적 × 안전 계수. 먼저 전체 투영 면적을 계산하고, 합금의 사출 압력을 확인한 뒤 안전 계수를 곱한 다음, 그 결과보다 큰 표준 톤수를 선택하면 한 번에 올바르게 선정할 수 있습니다.
기사 카탈로그[숨김]
- 1. 다이캐스팅 기계의 톤수가 왜 중요한가? 잘못된 톤수를 선택할 경우의 대가
- 2. 금형 잠금력(합형력)이란 무엇인가?
- 3. 투영 면적은 어떻게 계산하나요? 단일 챔버, 다중 챔버 모두 전체를 계산해야 합니다.
- 4. 주입 압력 비율은 어떻게 결정하나요? 합금 유형에 따라 표를 참조하십시오.
- 5. 안전 계수 K는 어떻게 산정하나요?
- 6. 다이캐스팅 기계 톤수 계산 공식 및 단위 환산
- 7. 실전 사례: 단계별로 대입하여 계산하기
- 8. 다이캐스팅 기계 톤수 선정 시 주의할 점: 4가지 흔한 오해
- 9. 다이캐스팅 기계 톤수에 관한 자주 묻는 질문(FAQ)
- 10. 결론: 다이캐스팅 기계 톤수 선정 시 한 번에 해결되는 체크리스트
알루미늄 합금 프로젝트의 제품 선정에 어려움을 겪고 계신다면, 허신의 알루미늄 합금 주조 서비스 와 함께 자동차 산업용 알루미늄 합금 주조품 실제 생산 경험을 바탕으로 가장 적합한 공정 경로를 선정한다.
1. 다이캐스팅 기계의 톤수가 왜 중요한가? 잘못된 톤수를 선택할 경우의 대가

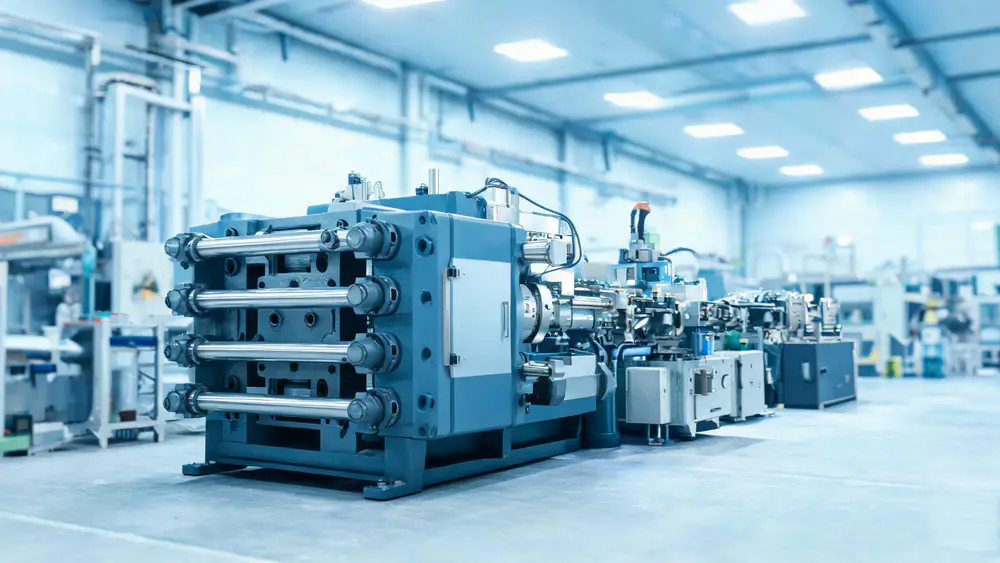

다이캐스팅 머신의 톤수는 기계의형틀 잠금력(합금력이라고도 함)——금형 결합 장치가 이동형과 고정형의 분형면을 잠글 때 견딜 수 있는 최대 힘으로, 단위는 일반적으로 톤(tf) 또는 킬로뉴턴(kN)으로 표시됩니다. 이 값에 따라 해당 다이캐스팅 기계가 해당 제품을 압착할 수 있는지 여부가 결정됩니다.
| 톤수가 다소 작음 | 톤수가 다소 큰 편이다 |
|---|---|
| 이형면이 용융금속에 의해 팽창되어 버가 발생하고 치수 편차가 발생한다 | 설비, 금형, 에너지 소비에 대한 투자가 다소 높은 편이다 |
| 금형의 고주파 충격, 수명 감소 | "큰 말로 작은 수레를 끄는 것"처럼 대형 기계를 차지하여 생산 능력을 낭비함 |
| 금형 결합이 불안정하여 안전 위험이 존재함 | 얇은 벽 두께의 부품은 작은 기계로도 가공할 수 있지만, 비용 면에서 효율적이지 않다 |
2. 금형 잠금력(합형력)이란 무엇인가?

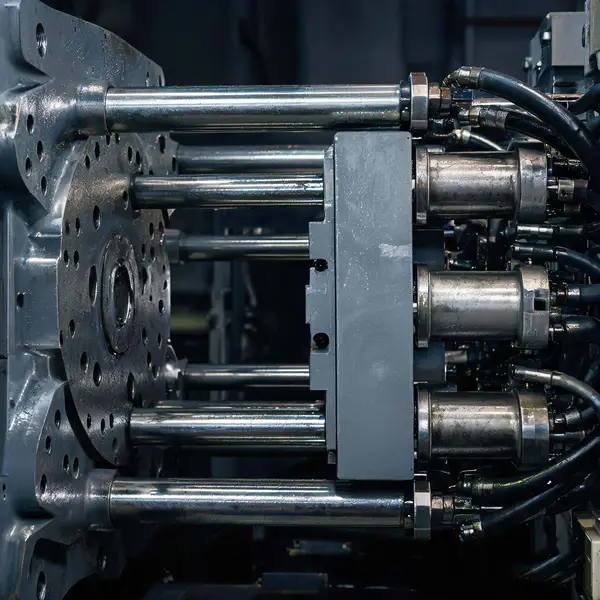

형틀 잠금력은 다이캐스팅 기계가 금형의 분할면을 잠글 때 견딜 수 있는 최대 작용력입니다. 다이캐스팅 기계의 톤수를 선정할 때는 다음 사항을 고려해야 합니다.일반적인 금형 압착력 / 정격 금형 압착력, 명판에 표시된 한계치를 일상적인 사용 값으로 간주해서는 안 됩니다. 계산된 필요 톤수는 기계의 정격 클램핑 힘보다 낮아야 하며, 안전성을 확보하기 위해 여유를 두어야 합니다.
3. 투영 면적은 어떻게 계산하나요? 단일 챔버, 다중 챔버 모두 전체를 계산해야 합니다.
다이캐스팅 투영 면적이란, 주조품 및 그 부속 구조물이분할면상의 투영 윤곽 면적. 많은 사람들이 주조품 본체만 계산하기 때문에, 다이캐스팅 기계의 톤수를 지나치게 작게 선정하는 경우가 많습니다. 다음 네 가지 항목을 모두 포함해야 합니다:
- 주조품 본체: 제품의 분형면 상에 투영된 윤곽 면적;
- 주입 시스템: 주 배수로 및 분기 배수로의 투영 면적;
- 오버플로우 / 배수 시스템: 오버플로 트로프 및 배기 트로프의 투영 면적;
- 재질: 원료실 / 잔여 원료 부위의 투영 면적.
단동 금형의 총 투영 면적 = 주조품 면적 + 주입구 면적 + 오버플로우 면적. 다동 금형의 경우, 여기에 금형 동 수를 곱합니다:
다이캐스팅 투영 면적 A = (주조품 면적 + 주입구 면적 + 오버플로우 면적) × 금형 캐비티 수
엔지니어링 관행:다이캐스팅 투영 면적을 계산할 때는 충진 시스템 면적에 여유를 두는 것이 좋습니다. 30%–40% 여유량, 주입로 분기 및 오버플로 채널 배치 등 아직 구체화되지 않은 부분을 포함한다.
4. 주입 압력 비율은 어떻게 결정하나요? 합금 유형에 따라 표를 참조하십시오.
사출 비압력은 사출 펀치가 용융금속에 가하는 단위 압력(MPa, 1 MPa = 1 N/mm²)을 의미합니다. 비압력이 높을수록 충진 밀도가 높아지지만, 필요한 성형 압력도 커집니다. 사출 비압력은 주로합금 유형노래로 응답주조품 품질 요건받으러 오세요:
| 합금 유형 | 권장 주입 압력 범위 (MPa) | 사용 설명 |
|---|---|---|
| 아연 합금 | 20 – 40 | 일반 구조 부품의 경우, 보통 30 정도를 기준으로 삼는다. |
| 알루미늄 | 30 – 80 | 일반 구조 부품은 30–50을, 기밀 부품/고밀도 부품은 60–80을 적용한다. |
| 마그네슘 합금 | 30 – 70 | 얇은 벽의 경량 구조 부품 |
| 구리 합금 | 40 – 80 | 고밀도, 높은 내압 요구 사항 |
동일한 합금,벽 두께가 얇을수록 기밀성 요구 사항이 높아지고, 압출 비압이 더 높아진다.; 내부 품질 요구 사항이 높을 때는 상한치를 적용하는 경향이 있으나, 동시에 더 높은 클램핑력이 필요하게 됩니다.
이러한 주입 압력에 해당하는 알루미늄 합금 주물은 자동차 엔진에서 흔히 볼 수 있다. 실린더 블록과 커넥팅로드 및 기어 하우징 , 그리고 생활용품 및 기계 산업의 각종 구조 부품에서
5. 안전 계수 K는 어떻게 산정하나요?
안전 계수는 클램핑 힘의 변동, 금형 가공 오차 및 이론적 계산 오차를 상쇄하기 위해 사용됩니다. 권장 값:
- 일반 구조 부품: 선택 1.1 – 1.2；
- 기밀 부품, 고압 주조품: 채취 1.2 – 1.3.
6. 다이캐스팅 기계 톤수 계산 공식 및 단위 환산

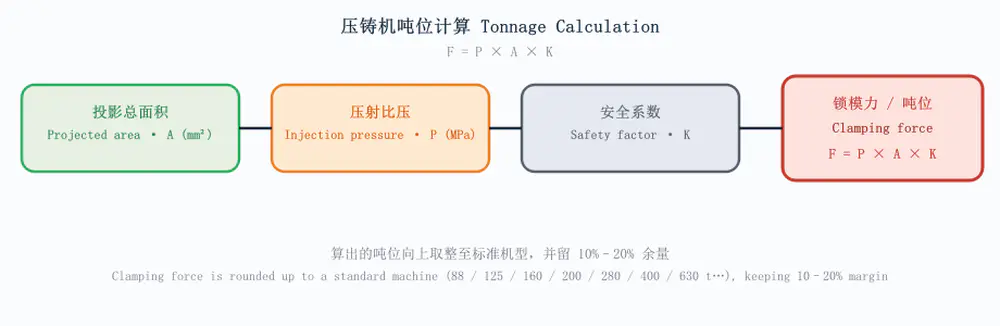

형틀 잠금력 F(kN) = 사출 압력 P(MPa) × 총 투영 면적 A(mm²) × 안전 계수 K
1 MPa = 1 N/mm²이므로, 이 세 값을 곱하면 바로 뉴턴(N) 단위의 힘이 구해지며, 이를 톤으로 환산하면:
| 단위 | 환산 관계 | 지침 |
|---|---|---|
| 1 톤력 (tf) | ≈ 10 kN | 공학 분야에서 흔히 사용되며, 1 tf ≈ 9.8 kN |
| 1 MPa | = 1 N/mm² | 비압과 면적은 직접 곱할 수 있다 |
결과를 산출한 후,표준 톤급 기종으로 올림. 일반적인 다이캐스팅 기계의 톤수 시리즈로는 88, 125, 160, 200, 280, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3000 톤 등이 있습니다.
7. 실전 사례: 단계별로 대입하여 계산하기
다음 사례는 공사에서 흔히 사용되는 매개변수를 바탕으로 전체 대입 과정을 시연합니다. 대량 적용이 필요한 경우, 허신의 알루미늄 합금 주조 및 제품 제조 서비스 설계 및 시제품 생산을 수주합니다.

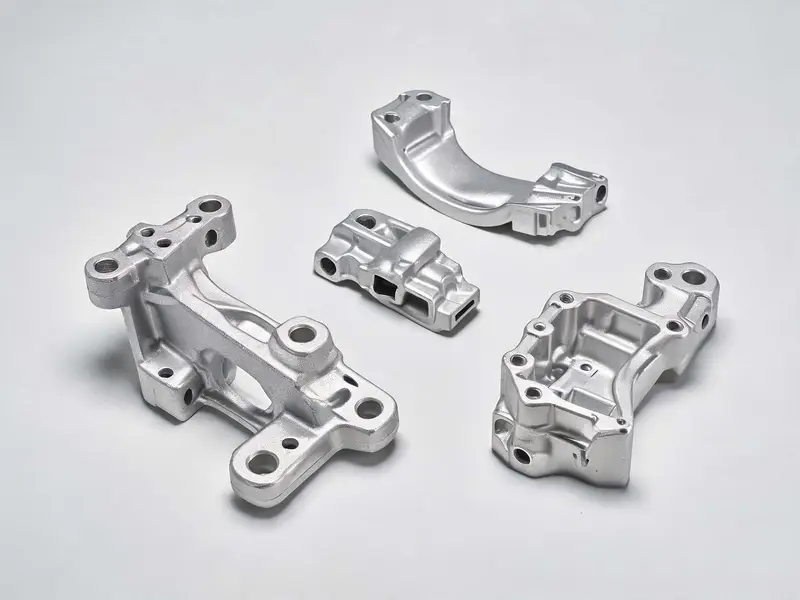

사례 1 · 알루미늄 합금 단일 주조품
- 주물 투영 치수 200 mm × 150 mm → 주물 면적 = 30 000 mm²;
- 30%의 여유를 고려하여 주입로, 오버플로우, 스프루에 반영 → 다이캐스팅 투영 면적 A = 30 000 × 1.3 ≈ 39 000 mm²;
- 일반 구조 부품의 경우, 압력-속도 비율로 계산한 압력 P = 40 MPa;
- 안전 계수 K = 1.2로 설정한다;
- 필요한 클램핑 힘 F = 40 × 39,000 × 1.2 = 1,872,000 N ≈ 1,872 kN ≈ 187톤；
- 위쪽에서 표준 모델 선택 → 선택 250T / 280T 다이캐스팅 기계.
사례 2 · 4개의 캐비티가 있는 아연 합금 주물
- 각 캐비티의 주조품 면적은 100 × 80 = 8,000 mm²이며, 각 캐비티에 30% 주입 시스템을 포함하면 → 각 캐비티당 10,400 mm²;
- 4개의 투영 영역의 총 면적 A = 10 400 × 4 = 41 600 mm²;
- 아연 합금 구조 부품의 사출 압력 P = 30 MPa;
- 안전 계수 K = 1.2로 설정한다;
- 필요한 클램핑 힘 F = 30 × 41,600 × 1.2 = 1,497,600 N ≈ 1,498 kN ≈ 150톤；
- 위쪽에서 표준 모델 선택 → 선택 160T 다이캐스팅 기계.
8. 다이캐스팅 기계 톤수 선정 시 주의할 점: 4가지 흔한 오해
- 오해 1: 주조품만 계산하고 과잉 주입 시스템은 계산하지 않는다 → 결과가 현저히 작게 나왔습니다. 반드시 주입구, 오버플로우, 스프루를 모두 다이캐스팅 투영 면적에 포함시켜야 합니다.
- 오해 2: "최대 금형 압착력"을 일반적인 값으로 간주하기 → 일반적으로 사용되는 / 정격 금형 압착력을 기준으로 기종을 선정하고 여유를 두어야 합니다.
- 오해 3: 안전 계수 K를 간과하는 것 → 이론값이 상한선에 가까워지면 가장자리가 쉽게 벗어날 수 있으므로, 반드시 여유분을 두어야 합니다.
- 오해 4: 다중 캐비티 금형에서 캐비티 수를 곱하는 것을 빠뜨리는 경우 → "각 챔버의 총면적 × 챔버 수"를 합산하며, 단일 챔버만 계산하는 것을 피하십시오.
9. 다이캐스팅 기계 톤수에 관한 자주 묻는 질문(FAQ)
다이캐스팅 기계의 톤수와 다이캐스팅 부품의 무게는 어떤 관계가 있나요?
직접적인 선형 관계는 없습니다. 톤수를 결정하는 요소는 투영 면적과 사출 압력이며, 무게가 아닙니다. 동일한 치수일 경우, 알루미늄 합금과 아연 합금은 사출 압력이 다르기 때문에 필요한 톤수도 다릅니다.
동일 톤수에서 투사할 수 있는 최대 면적은 얼마인가요?
공식을 역산하면: 투영 면적 ≤ 정격 톤수 ÷ (압출 비압 × 안전 계수 K)입니다. 예를 들어, 280T에 40 MPa, K=1.2를 적용할 경우, 투영 면적은 약 58,000 mm²이며, 실제 기종의 거푸집 치수를 고려하여 재검토해야 합니다.
다이캐스팅 기계의 톤수를 너무 크게 선정하면 어떤 영향이 있나요?
설비, 금형 및 에너지 비용이 증가하며, 대형 기계의 가동률이 낮습니다. 실제 필요에 따라 한 단계 더 큰 규격으로 선택하면 되며, 무턱대고 큰 것을 고를 필요는 없습니다.
알루미늄 합금과 아연 합금 다이캐스팅 기계의 선정 기준은 무엇이 다른가?
알루미늄의 주입 압력비는 비교적 높은 편(30–80 MPa)인 반면, 아연은 상대적으로 낮은 편(20–40 MPa)입니다. 주입 압력비가 다르면, 동일한 투영 면적에서 필요한 다이캐스팅 기계의 용량이 현저히 달라집니다.
기계의 실제 클램핑력이 명목값에 미치지 못하면 어떻게 해야 할까요?
금형 잠금에 필요한 힘은 금형판의 변형과 합금 장치의 마모에 쉽게 영향을 받습니다. 정격값에 10%–20%의 여유분을 두는 것이 좋으며, 합금 실린더와 금형판의 평행도를 정기적으로 점검해야 합니다.
10. 결론: 다이캐스팅 기계 톤수 선정 시 한 번에 해결되는 체크리스트
- 다이캐스팅의 투영 면적 계산 시 다음을 모두 포함합니다: 주물 + 주입구 + 오버플로우 + 손잡이, 다중 캐비티의 경우 금형 캐비티 수를 곱합니다.
- 압출 비압력은 합금별 표를 참조하며, 기밀성/고밀도 부품의 경우 상한치를 적용한다;
- 안전 계수 K(1.1–1.3)를 적용하는 것을 잊지 마십시오;
- 계산된 톤수는 표준 기종을 기준으로 상한값을 적용하고, 10%–20%의 여유분을 확보한다.
실제 생산에 들어가기 전에 금형의 3D 데이터를 바탕으로 재검토하는 것이 좋으며, 필요한 경우 장비 제조업체가 실제 측정한 클램핑 힘을 바탕으로 최종 확인을 진행해야 합니다. 투영 면적, 사출 압력비, 안전 계수 이 세 가지를 확실히 파악하면 다이캐스팅 기계의 톤수 선정 과정에서 실수를 피할 수 있습니다.
