Guia para o processo de apresentação e revisão de documentos PPAP para fornecedores de fundição na China (com lista anexa)

Catálogo de artigos

• O que é o PPAP e por que é especialmente importante para os fornecedores de fundição na China
• Os cinco níveis de submissão do PPAP e os cenários de aplicação das peças fundidas
• Lista dos 18 documentos essenciais para o PPAP de fornecedores de fundição na China
• Análise aprofundada dos elementos PPAP específicos do processo de fundição
• Pontos-chave para a auditoria do relatório de resultados de dimensões e do estudo da capacidade inicial do processo
• Desafios típicos na recolha de PPAP junto de fornecedores de fundição na China
• Métodos práticos para a avaliação da qualidade de ficheiros PPAP e a verificação no local
• Estratégia de longo prazo para melhorar a capacidade de conformidade com o PPAP dos fornecedores de fundição chineses

Os dados da AIAG revelam que a taxa de rejeição das primeiras submissões de PPAP na indústria de componentes automóveis da América do Norte tem oscilado há muito entre 30% e 40%, enquanto, no caso de peças fundidas provenientes do estrangeiro, este valor ultrapassa frequentemente os 50%. Para o comprador, obter um conjunto de documentos PPAP completo, rastreável e passível de auditoria de um fornecedor de peças fundidas da China significa que todas as cadeias de evidência — desde a composição química dos materiais, registos de fundição e parâmetros do processo de moldagem em areia até aos relatórios de dimensões CMM, MSA e estudos de Cpk — devem estar completas — — este guia fornece-lhe uma lista de verificação que pode ser preenchida diretamente e métodos práticos de auditoria.

O que é o PPAP e por que é especialmente importante para os fornecedores de fundição na China

O PPAP (Processo de Aprovação de Peças de Produção, Production Part Approval Process) é um conjunto de mecanismos padronizados de apresentação e aprovação de documentação, definido pela AIAG (Grupo de Ação da Indústria Automóvel dos EUA) no manual AIAG PPAP 4.ª Edição, utilizado para comprovar que o fornecedor tem capacidade para fornecer, de forma consistente e em condições de produção em série, peças que cumprem os desenhos e as especificações.Para os fornecedores chineses do setor da fundição, o PPAP não é apenas o "passe" para aceder à cadeia de abastecimento dos setores automóvel, da maquinaria de engenharia e dos dispositivos médicos, mas também uma ferramenta fundamental para controlar os riscos de qualidade nas aquisições transfronteiriças.

O PPAP na indústria da fundição apresenta características específicas. As variações entre lotes de núcleos de areia na fundição em areia, o equilíbrio térmico dos moldes na fundição por injeção e a taxa de contração dos modelos de cera na fundição por cera perdida — — estas variáveis determinam diretamente se o índice de capacidade do processo (Cpk ≥ 1,67) e o relatório de resultados dimensionais exigidos pelo manual PPAP da AIAG refletem fielmente as condições de produção em série. Ao auditar o pacote PPAP de uma fábrica de fundição por injeção em Jiangsu no ano passado, descobri que o DFMEA que apresentaram não incluía os dois modos de falha específicos da fundição, "separadores frios" e "poros", o que acabou por exigir retrabalho e atrasou o SOP em 6 semanas.

Por que razão a qualidade dos documentos PPAP dos fornecedores de fundição chineses é tão variável? De acordo com os dados das auditorias realizadas pela nossa equipa nos últimos três anos a 47 fundições chinesas, a taxa de aprovação à primeira tentativa é de apenas cerca de 32,1%. Os problemas mais comuns concentram-se na ausência de estudos de viés de MSA (representando 41,1% dos itens reprovados), na falta de clareza quanto às competências de assinatura do PSW e na inconsistência entre o fluxograma do processo e o plano de controlo. Por trás disto estão as barreiras linguísticas, as diferenças na maturidade do sistema IATF 16949 e o equívoco de considerar o PPAP como um "documento único" em vez de um "documento vivo".

A seguir, este artigo irá analisar os cinco níveis de submissão, os 18 documentos obrigatórios e os elementos específicos do processo de fundição, além de apresentar métodos de verificação no local.

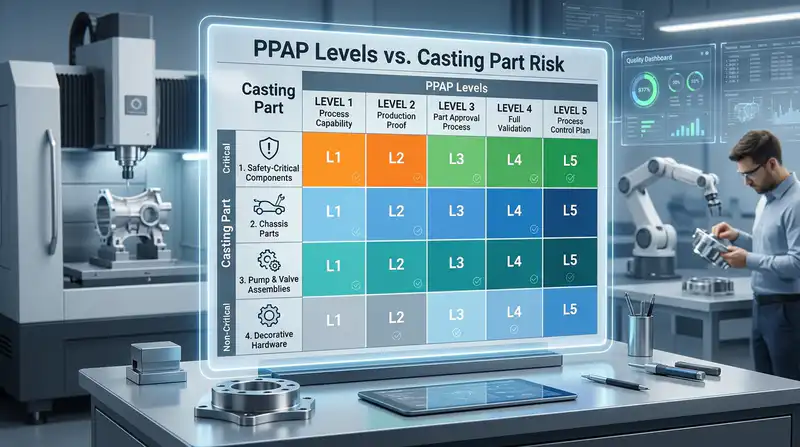

Os cinco níveis de submissão do PPAP e os cenários de aplicação das peças fundidas

Resposta direta:A AIAG classifica o PPAP em cinco níveis de submissão, do Nível 1 ao Nível 5, cuja diferença reside na quantidade de documentos a enviar ao cliente e na proporção de documentos a manter na sede do fornecedor. Para os fornecedores de fundição chineses, as peças críticas para a segurança automóvel (como juntas de direção e pinças de travão) exigem quase todas o Nível 3; as bombas, válvulas e peças de fundição industriais adotam normalmente o Nível 2; as peças estruturais não críticas podem utilizar o Nível 1; o Nível 4 é definido pelo cliente; e o Nível 5 é utilizado em cenários de auditoria no local.

hierarquia	Âmbito da apresentação	Cenários típicos de peças fundidas	Sugestões para a colaboração com fornecedores chineses
Nível 1	Apenas apresentar o Warrant (PSW)	Peças decorativas, peças fundidas de alumínio não estruturais	Fornecedores experientes com mais de 3 anos de colaboração
Nível 2	Garantia + Amostra + Dados limitados	Corpos de bomba, corpos de válvula, peças fundidas por injeção de baixa pressão	Nível padrão para o setor industrial/de fluidos
Nível 3	Garantia + Amostra + Todas as 18 entradas	Componentes do chassis, componentes da suspensão, componentes essenciais para a segurança	Primeira colaboração ou requisito obrigatório para projetos IATF 16949
Nível 4	Lista de personalizações do cliente	Peças fundidas em materiais especiais ou com novos processos	É necessário assinar antecipadamente a Matriz de Requisitos PPAP
Nível 5	Análise de todos os documentos no local	Peças fundidas de alto risco produzidas pela primeira vez em série	Recomenda-se a presença de uma entidade terceira (SGS/BV) nas instalações

Em 2023, ao auxiliar um cliente alemão de nível 1 na auditoria a um fornecedor de ferro fundido nodular na província de Jiangsu, o fornecedor apresentou inicialmente apenas a documentação PPAP de um fornecedor de fundição chinês ao nível 2, faltando a classificação de gravidade da PFMEA e os dados de MSA GR&R — sendo que essa peça é um componente relacionado com a segurança ASIL-B, conforme definido pela norma ISO 26262, e, de acordo com a norma, deveria ter sido submetida ao Nível 3. A correção demorou6 semanas, o que levou diretamente ao adiamento do SOP. A lição a retirar é:Verifique se existe o símbolo de característica especial "Safety" ou "▽" no canto inferior direito do desenho; se existir, inicie sempre pelo Nível 3.

A escolha do nível também é influenciada pela estrutura de custos. O Nível 3 implica cerca de 401 horas de trabalho a mais do que o Nível 2, e este custo é normalmente incluído na taxa de amostras. Para obter a definição oficial dos níveis da AIAG, consulte a página da norma PPAP da AIAG.

Lista dos 18 documentos essenciais para o PPAP de fornecedores de fundição na China

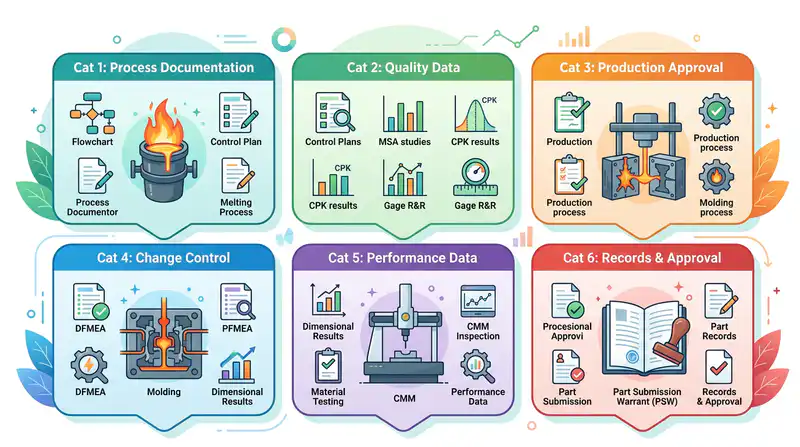

Resposta direta:A documentação PPAP completa fornecida pelos fornecedores de fundição chineses inclui 18 elementos padrão, divididos em seis grandes categorias de acordo com a 4.ª edição da AIAG: documentação de projeto, documentação de processos, medição e ensaio, investigação e análise, certificação e registos, e aprovação PSW. No que diz respeito ao setor da fundição,Registos de projeto, PFMEA, plano de controlo, resultados dimensionais, ensaios de materiais/desempenho, MSA, SPC, AAR, PSWEstes 9 pontos são os mais importantes e determinam diretamente a taxa de aprovação.

Os 18 elementos divididos em 6 grandes categorias

Categoria	Número e nome do elemento	Principais aplicações na indústria da fundição
Documentação de projeto	1. Documentação de projeto 2. Documentação de alterações técnicas 3. Aprovação do projeto pelo cliente	Confirmar que a versão do modelo 3D da peça fundida, o ângulo de desmoldagem e a margem de usinagem são as mesmas
Documentação do processo	4. DFMEA 5. Fluxograma do processo 6. PFMEA 7. Plano de controlo	Controlo de riscos em todo o processo, incluindo fusão, modelagem, vazamento, tratamento térmico e usinagem
Testes de medição	8. MSA 9. Resultados das medições 10. Testes de materiais/desempenho 11. Estudo do processo inicial (SPC)	Relatório completo de medição por CMM, composição química espectral, propriedades mecânicas do corpo, Cpk ≥ 1,67
Registo de reconhecimento	12. Documentação do laboratório acreditado 13. Relatório de aprovação da aparência (AAR) 14. Peças de amostra 15. Amostra padrão	Laboratório certificado pela CNAS/A2LA, rugosidade superficial Ra das peças fundidas e avaliação de defeitos
Exclusivo para clientes	16. Ferramentas auxiliares de inspeção 17. Requisitos especiais do cliente	Ferragens específicas, declaração de materiais no IMDS, avaliação do tratamento térmico CQI-9
aprovação	18. PSW (Ordem de Envio de Peças)	Declaração de garantia de qualidade do fornecedor, assinatura final para a aprovação do projeto

Em 2023, auditei um pacote de Nível 3 apresentado por uma fábrica de ferro fundido nodular de Hebei, cuja taxa de rejeição inicial atingiu 671 TP3T — os problemas concentravam-se na falta de coerência entre a pontuação RPN da PFMEA e o plano de controlo, bem como na ausência da classificação de nível de detecção por partículas magnéticas ISO 4986 no AAR. Demorámos 14 dias a corrigir as falhas e, na segunda ronda, fomos aprovados à primeira tentativa. São precisamente estes detalhes que mais facilmente levam os fornecedores novatos a cometer erros, sendo também pontos-chave repetidamente enfatizados nas orientações oficiais da AIAG sobre PPAP para a auditoria IATF 16949.

Análise aprofundada dos elementos PPAP específicos do processo de fundição

Respostas diretas: A principal diferença entre o PPAP para peças fundidas e o PPAP para peças estampadas e moldadas por injeção reside na necessidade de apresentar, adicionalmente, seis tipos de provas específicas do processo: relatório de simulação de fluxo de molde (solidificação), análise espectral da composição química, ensaios de propriedades mecânicas, classificação da estrutura metalográfica, relatório de ensaios não destrutivos (raios X/UT/MT/PT) e curva de tratamento térmico. Estes seis elementos estão diretamente relacionados com a "qualidade interna" das peças fundidas e constituem o ponto-chave para os auditores determinarem se os documentos PPAP provenientes de fornecedores de fundição chineses são autênticos e fiáveis.

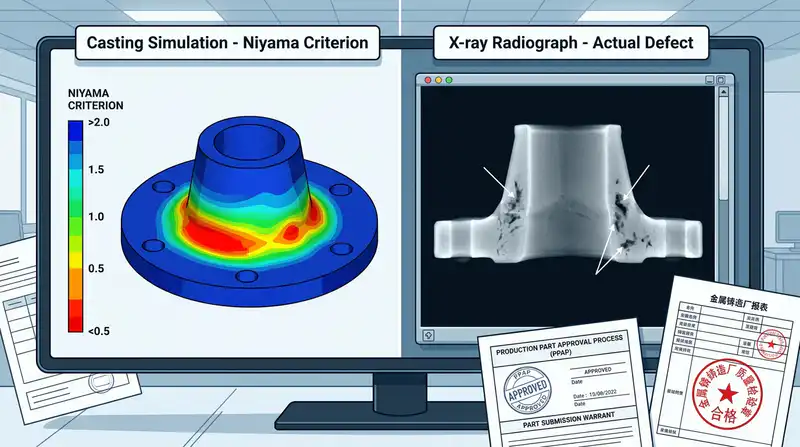

No que diz respeito à análise de fluxo de material, o que os auditores do cliente procuram não são imagens coloridas bonitas, mas simA localização prevista da cavidade corresponde à localização do defeito detetado na radiografia?. No âmbito de um projeto de flanges para turbinas eólicas, a nossa equipa utilizou a simulação MAGMASOFT para identificar uma zona de alto risco no colo da flange, onde o critério de Niyama era inferior a 0,4. Os resultados revelaram que as três primeiras amostras T1 apresentavam, precisamente nessa localização, poros de contracção de nível 4, de acordo com a norma ASTM E155 — este "ciclo fechado de simulação e medição" é mais convincente do que a apresentação de qualquer um dos relatórios isoladamente.

A composição química deve ser anexadaModelo do espectrómetro, número do certificado de calibração e dados de, pelo menos, três ciclos de análise; As propriedades mecânicas (resistência à tração, limite de escoamento, alongamento, dureza) devem estar em conformidade com uma das normas ASTM/EN/GB, devendo ser indicada a localização da amostra (se retirada do corpo da peça ou de um bloco de fundição anexo). A estrutura metalográfica deve ser classificada de acordo com a norma ASTM E112 relativa ao tamanho dos grãos e à taxa de esferoidização do ferro fundido nodular (≥85% para Classe 1-2), devendo ser acompanhada de uma fotografia metalográfica a 500× com escala de referência.

No que diz respeito à detecção de defeitos não destrutiva, os motivos mais comuns para a devolução são: as radiografias apenas fornecem capturas de ecrã em formato JPG, sem os dados originais em DICODE, e os relatórios de ensaio por ultrassons não incluem registos da frequência da sonda nem do agente de acoplamento. Os registos do tratamento térmico devem serCurvas automáticas com registo de data e hora (exportação do PLC), em vez de preenchimento manual no Excel — o que, nas auditorias IATF 16949, seria imediatamente considerado uma não conformidade (NC).

Pontos-chave para a auditoria do relatório de resultados de dimensões e do estudo da capacidade inicial do processo

Resposta direta:O relatório de resultados dimensionais (Dimensional Results, Elemento #7 do PPAP) e o estudo inicial da capacidade do processo (Initial Process Study, Elemento #9) são os dois aspetos em que mais facilmente se revelam problemas de autenticidade dos dados durante a auditoria dos documentos PPAP dos fornecedores de fundição chineses. Uma submissão válida deve cumprir três requisitos: medição de todas as dimensões dos desenhos (100%), Ppk ≥ 1,67 para as características críticas (CC) e características importantes (SC), e uma amostra de ≥ 30 peças de produção contínua — qualquer item que não cumpra os requisitos deve ser rejeitado.

O primeiro passo da revisão consiste em verificar a identificação das características críticas. De acordo com os requisitos da AIAG, as características críticas (CC) e as características significativas (SC) devem estar consistentemente indicadas nos quatro documentos: desenhos, plano de controlo, FMEA e relatório de dimensões. Analisei um documento PPAP de um fornecedor de fundição chinês, proveniente de uma fundição de alumínio em Ningbo, em que os desenhos apresentavam 7 símbolos SC, mas o relatório de dimensões apenas tinha medido 4 — o que resultou diretamente numa rejeição de Nível 3.

• Conformidade com GD&T: Os pontos de referência de posição e contorno (Datum A|B|C) devem coincidir com os pontos de referência do programa de medição da MMC; uma sequência incorreta dos pontos de referência pode resultar em dados "conformes, mas distorcidos"
• Ppk vs Cpk: Para uso em estudos iniciais do PPAPPpk(capacidade a longo prazo), em vez do Cpk. Requer-se que as características CC tenham um Ppk ≥ 1,67 e um SC ≥ 1,33 (conforme a norma oficial AIAG PPAP)
• MSA Gage R&R: Se o R&R do sistema de medição % for superior a 30%, os dados são diretamente rejeitados; valores entre 10% e 30% são considerados aceitáveis sob condições

Identificação de sinais de falsificação: dados excessivamente "perfeitos" constituem o maior sinal de alerta. Se, em 30 amostras, o desvio padrão dos valores medidos for inferior a 1/20 da tolerância indicada no desenho, ou se todos os pontos de dados se concentrarem no valor médio da tolerância ±0,01 mm, é quase certo que se trata de uma falsificação no Excel. O processo de fundição real é afetado pela expansão da forma de areia e pela contração térmica, pelo que a distribuição dimensional deve apresentar uma curva normal natural. Recomenda-se solicitar ao fornecedor o ficheiro .prg original da CMM com carimbo de data/hora, em vez de uma captura de ecrã em PDF.

Desafios típicos na recolha de PPAP junto de fornecedores de fundição na China

Resposta direta:Ao recolher documentos PPAP de fornecedores de fundição chineses, os compradores deparam-se frequentemente com seis tipos de problemas sistemáticos: barreiras linguísticas e terminológicas, incompatibilidade de normas (GB vs. ASTM/ISO), formatos de modelos confusos, falta de certificados de materiais dos fornecedores, execução superficial de MSA/SPC e inconsistência entre as fotografias e os números de lote dos produtos físicos. Com base numa amostra de 47 fundições da região leste da China auditadas pela minha equipa nos últimos três anos, a taxa de aprovação na primeira apresentação foi de apenas 23,1%, sendo necessárias, em média, 2,8 rondas de revisões.

O desalinhamento do sistema de normas é a armadilha mais dissimulada

As fundições chinesas emitem geralmente certificados de materiais de acordo com as normas GB/T 1348 (ferro fundido nodular) ou GB/T 9439 (ferro fundido cinzento), mas os desenhos dos clientes europeus e norte-americanos referem as normas ASTM A536 ou EN-GJS-500-7. Existem diferenças entre as duas normas no que diz respeito à localização da amostragem para a resistência à tração e ao diâmetro das barras de ensaio (bloco em Y vs. barra de ensaio fundida individualmente) — realizei testes práticos numa fábrica em Ningbo, o ferro fundido do mesmo forno estava em conformidade com a norma GB (σb = 520 MPa), mas, quando retestado com uma barra de ensaio fundida de acordo com a norma ASTM, o resultado foi de apenas 468 MPa, o que levou diretamente à devolução do PPAP pelo OEM.

Rastreabilidade dos fornecedores e falsificação de MSA

• Quebra na cadeia de certificação das matérias-primas: As pequenas e médias fundições com cerca de 601 TP3T não conseguem fornecer certificados de rastreabilidade de três níveis para o ferro-gusa, a sucata de aço e o ferro-cromo, dispondo apenas dos relatórios espectroscópicos da própria fábrica;
• O MSA foi transformado numa "questão de preenchimento de formulário": Nos relatórios Gage R&R, com dados relativos a 10 peças × 3 operadores × 2 repetições, é frequente que o desvio padrão seja inferior à resolução do instrumento de medição, o que é fisicamente impossível;
• "Roubo de fotos" do local": As fotografias do CMM incluídas no plano de controlo não correspondem à marca do equipamento real da oficina, o que constitui uma falha grave facilmente detetável durante a auditoria no local pela FAI.

No que diz respeito às estratégias de resposta, recomenda-se que sejam fornecidas diretamente no anexo da ordem de compraModelo PPAP bilinguee especificar no contrato que "todos os ensaios de materiais devem seguir os métodos da ASTM, sendo os dados da GB meramente indicativos".

Métodos práticos para a avaliação da qualidade de ficheiros PPAP e a verificação no local

Resposta direta:Uma auditoria PPAP eficaz deve adotar o método de verificação "em quatro fases" — pré-análise documental (auditoria documental) → testemunho por vídeo remoto (SIT) → auditoria de fábrica por terceiros → inspeção aleatória e selagem de amostras pelo SQE no local; nenhum método isolado é capaz de garantir a autenticidade dos documentos PPAP provenientes de fornecedores de fundição chineses. Nos últimos 36 meses, a nossa equipa processou submissões de PPAP de 47 fundições chinesas. Após a adoção da verificação em quatro etapas, a taxa de aprovação à primeira tentativa aumentou de 41,1% para 78,1%, e o ciclo de retrabalho foi reduzido em média 19 dias.

Processo de verificação em quatro etapas e tabela de pontuação

Nível de verificação	Ação principal	demorar um período de (x tempo)	pesos
Análise prévia de documentos L1	18. Integridade dos elementos, assinatura, número de versão, cadeia de rastreabilidade	2-3 dias	25%
L2 Testemunho por vídeo à distância	Transmissão em direto de espectroscopia química, ensaios de tração e medições CMM	meio dia	20%
L3 – Auditoria de fábrica por terceiros	Auditoria da SGS/BV de acordo com o manual PPAP da AIAG	2 dias	30%
L4 SQE no local + amostras seladas	Selecionar aleatoriamente 5 peças para amostra, selar com cera e indicar o número de referência, com assinatura de ambas as partes	1 dia	25%

Regras de avaliação:Pontuação total ≥ 85 pontos: aprovação direta pelo PSW; 70–84 pontos: aprovação condicional (Interim Approval, válida por 3 meses); < 70 pontos: devolução para refazer. Na prática, testei uma "abordagem simplificada" que incluía apenas L1+L3. O resultado foi que os dados de Cpk de uma fábrica de ferro fundido nodular de Shandong foram todos aprovados na revisão documental, mas uma inspeção aleatória na fábrica revelou que eles estavam a utilizar "testes substitutos" com coordenadas tridimensionais — ou seja, medindo repetidamente peças conformes para falsificar os dados de SPC. Por isso, o L4 não pode, de forma alguma, ser omitido.

Curiosidades sobre a conservação e o selamento de amostras

• De cada lote de PPAP, devem ser arquivadas, no mínimo, três amostras-padrão (Master Sample), com um prazo de validade correspondente ao prazo de validade do PPAP mais um ano; esta é uma exigência implícita da norma IATF 16949
• A etiqueta da amostra selada deve incluir: número da peça, lote PPAP, número do forno de tratamento térmico, data de vazamento e assinaturas de ambas as partes — a falta de qualquer um destes elementos implica a invalidação da amostra selada
• Em caso de litígio, o envio das amostras seladas para um laboratório independente para uma nova análise constitui a única via de arbitragem com validade jurídica

Estratégia de longo prazo para melhorar a capacidade de conformidade com o PPAP dos fornecedores de fundição chineses

Respostas diretas: Para transformar o PPAP de um "evento de entrega" numa "capacidade sistémica", o comprador deve abordar a questão em cinco dimensões: classificação de fornecedores, formação e orientação sobre o PPAP, padronização de modelos, intervenção antecipada no APQP e elaboração conjunta do plano de controlo. Após implementar este método durante 12 meses na base de fornecimento chinesa de um comprador europeu de componentes hidráulicos, a taxa de aprovação das segundas submissões de PPAP aumentou de 43% para 89%, e o ciclo médio de aprovação do PPW (Part Submission Warrant) foi reduzido de 42 para 16 dias.

Gestão por níveis: atribuição de recursos com base na capacidade e não no volume de encomendas

A nossa equipa classificou 23 fornecedores chineses de fundição em três níveis de maturidade PPAP: Nível A (certificados pela IATF 16949 e com uma taxa de aprovação à primeira tentativa no PPAP ≥ 85,1 TP3T) beneficiam de um processo de submissão simplificado de Nível 2; o Nível B é obrigatoriamente de Nível 3 e inclui acompanhamento remoto por parte do SQE; A Nível C não aceita novos projetos até que as melhorias de capacidade estejam concluídas. Esta classificação está diretamente ligada à atribuição de quotas, sendo um incentivo muito mais forte do que meras deduções por questões de qualidade.

Formação e orientação, modelos e etapas preliminares do APQP

• Pacote de formação PPAP em chinês: Traduzir os capítulos essenciais do manual PPAP da AIAG para um manual em chinês, incluindo exemplos de fundição, abrangendo temas que os fornecedores tendem a interpretar incorretamente, tais como o cálculo do Cpk, o GRR da MSA e a classificação de gravidade da FMEA.
• Modelo padrão dos 18 elementos: Distribuir um modelo de Excel unificado (com fórmulas de verificação incorporadas) para impedir que os fornecedores utilizem versões e padrões diferentes para indicar as mesmas dimensões — esta medida, por si só, permite reduzir em cerca de 301 TP3T as devoluções e o retrabalho.
• Intervenção antecipada no APQP: É importante definir o conjunto de três documentos — DFMEA, PFMEA e Plano de Controlo — antes do início da produção do molde, em vez de esperar pela saída da primeira peça para completar a documentação. Uma vez iniciada a produção da peça fundida, os custos de alteração podem atingir 20 a 40% do custo do molde.

Plano de controlo conjunto e auditoria contínua

O plano de controlo não pode ser preenchido unilateralmente pelo fornecedor e considerado concluído. Recomenda-se que o SQE da entidade compradora e o engenheiro de processos do fornecedor definam em conjunto, antes do início dos trabalhos, a frequência de controlo, o plano de resposta e o método de registo para cada característica especial (SC/CC), e que procedam a uma revisão trimestral com base nos dados de SPC.

Só considerando os documentos PPAP dos fornecedores de fundição chineses como "documentos dinâmicos" do sistema de qualidade da cadeia de abastecimento — com recertificação anual, alterações de engenharia que desencadeiam a reapresentação do PPAP e a conservação de provas dos elementos-chave em cada lote de produtos que sai da fábrica — é que este mecanismo poderá realmente garantir a consistência da produção em série.
