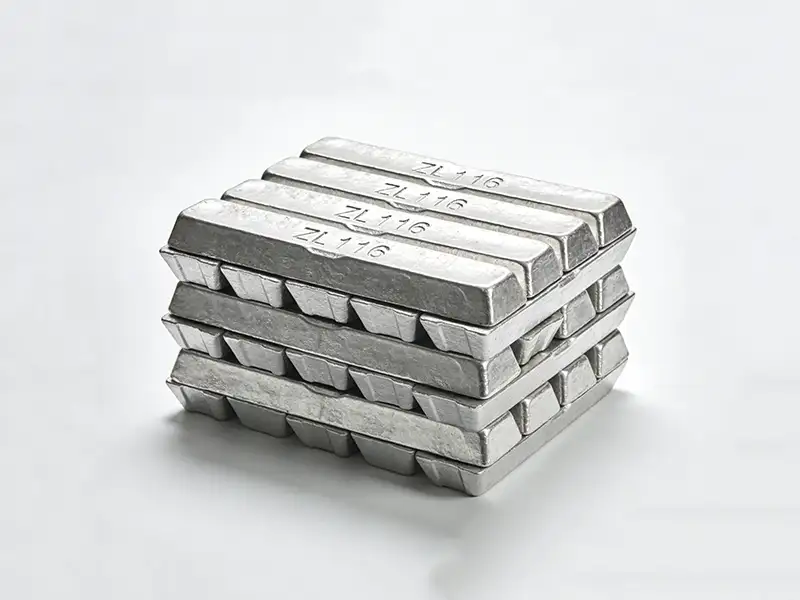

ZL116铸造铝合金全面指南：成分体系、热处理工艺、国际对应牌号与典型应用
发布时间：2026-03-12 分类：新闻 浏览量：28
作为中国国家标准（GB/T 1173）中铝硅镁系含铍铸造合金的典型代表，ZL116（ZAlSi7MgBe） 以其优异的铸造流动性、极佳的气密性、良好的耐热性和较高的综合力学性能而著称。该合金通过硅（Si）保障铸造性能，镁（Mg）提供沉淀强化，微量铍（Be）的添加显著改善熔体抗氧化性、细化晶粒并提升高温性能，经T6热处理后可获得高强度与良好塑性的平衡，是制造航空、仪表、光学等高端领域复杂薄壁、要求气密性及耐热性的关键铸件的理想材料。
ZL116 对应的国家牌号是 ZAlSi7MgBe。
- 国标牌号：按照GB/T 1173，其牌号为ZAlSi7MgBe。名称直接体现了其核心合金体系：硅（Si）、镁（Mg）、铍（Be）。
- 行业/企业代号：ZL116 是该材料在铸造行业图纸、手册及企业标准中广泛使用的代号。
- 核心特征：中等硅含量（6.5-7.5%）保证良好铸造性；镁（0.35-0.55%）提供沉淀强化；微量铍（0.15-0.40%）的添加是其最大特点，能显著提高熔体抗氧化性、细化晶粒、改善流动性并提升高温强度；同时具有优异的气密性。
ZL116铝合金成分表（基于GB/T 1173典型要求）
| 元素 | 含量范围（wt%） | 功能作用 |
|---|---|---|
| 硅(Si) | 6.5-7.5 | 主合金元素。提供良好的铸造流动性、抗热裂性，形成Mg₂Si强化相的基础。 |
| 镁(Mg) | 0.35-0.55 | 关键强化元素。与硅形成Mg₂Si，通过T6热处理实现沉淀强化。 |
| 铍(Be) | 0.15-0.40 | 特色元素。显著改善熔体抗氧化性，细化晶粒，提高流动性，增强高温性能。 |
| 铁(Fe) | ≤ 0.5 | 杂质元素。需控制，但容忍度适中。 |
| 铜(Cu) | ≤ 0.1 | 杂质。严格控制以保持耐蚀性。 |
| 锰(Mn) | ≤ 0.1 | 杂质。 |
| 锌(Zn) | ≤ 0.1 | 杂质。 |
| 钛(Ti) | 0.1-0.2（可添加） | 晶粒细化剂。 |
| 铝(Al) | 余量 | 基体材料。 |
ZL116物理与力学性能参数表（金属型铸造，典型值）
| 性能指标 | 铸态 (F) | T6固溶+时效态 | 性能定位与解读 |
|---|---|---|---|
| 密度 | 2.66-2.68 g/cm³ | -- | -- |
| 抗拉强度 (Rm) | 180-220 MPa | 290-340 MPa | T6态强度优异，达到高强铸造铝水平。 |
| 屈服强度 (Rp0.2) | 100-130 MPa | 230-270 MPa | 热处理后屈服强度大幅提升，承载能力增强。 |
| 延伸率 (A) | 3.0-6.0% | 2.0-5.0% | 保持良好塑性，强韧平衡。 |
| 布氏硬度 (HB) | 60-70 | 85-105 | 硬度适中，加工性良好。 |
| 铸造流动性 | 优秀 | -- | 铍的加入进一步改善流动性，适合复杂薄壁件。 |
| 气密性 | 极佳 | 极佳 | 核心优势，铍细化组织，提高致密度，适合承压铸件。 |
| 耐热性 | 良好 | 优秀 | 核心优势，铍提高高温强度和组织稳定性。 |
| 耐腐蚀性 | 良好 | 良好 | 不含铜，耐蚀性良好。 |
性能强化路径与技术特点
ZL116的优异性能源于“硅镁基础强化 + 微量铍的神奇作用”：
- 硅镁基础强化：6.5-7.5%的硅保证良好铸造性，镁含量0.35-0.55%提供充分的Mg₂Si沉淀强化基础，T6热处理后获得高强度。
- 微量铍的多重作用：
- 抗氧化：铍在熔体表面形成致密氧化膜，显著减少熔炼过程中的氧化烧损和吸气，提高熔体纯净度。
- 细化晶粒：铍能细化α-Al晶粒和共晶硅，改善组织均匀性，提升力学性能。
- 改善流动性：细化组织的同时降低表面张力，使熔体充型能力更强，适合薄壁复杂铸件。
- 提高耐热性：铍形成的化合物在高温下稳定，提升合金的高温强度和抗蠕变能力。
- 精密T6热处理：
- 固溶处理：535±5℃ × 6-12小时，水淬（40-60℃）。
- 人工时效：160-180℃ × 4-10小时，空冷。
- 铍的存在使热处理组织更稳定，性能一致性更好。
对应的国际牌号
ZL116的含铍特性在国际上有特定对应：
| 标准 | 牌号 | 备注 |
|---|---|---|
| 中国 GB/T 1173 | ZL116 (ZAlSi7MgBe) | — |
| 美国 ASTM | A357.0 | 含铍的Al-Si7Mg0.6合金，成分接近 |
| 欧盟 EN | EN AC-42200 (AlSi7Mg0.6) | 不含铍，但性能可通过工艺调整接近 |
| 法国 NF | A-S7G | 部分含铍版本 |
| ISO 3522 | AlSi7MgBe | 有对应牌号 |
ZL116在铸造行业的应用
基于其优异流动性、高气密性、良好耐热性和综合力学性能，ZL116主要应用于以下领域：
- 航空航天
- 复杂薄壁件：仪表壳体、液压阀体、燃油系统部件、光学仪器支架。
- 承压部件：气动系统阀体、蓄压器壳体、管路接头。
- 精密仪器
- 高精度设备：陀螺仪壳体、传感器外壳、导航系统结构件。
- 光学仪器：望远镜支架、摄像机壳体、测量设备基座。
- 汽车工业
- 增压系统：涡轮增压器压气机壳体、中冷器管路。
- 发动机部件：EGR阀体、传感器支架、真空泵壳体。
- 电子电气
- 散热器件：大功率LED散热壳体、IGBT模块基板。
- 密封器件：密封接线盒、波导元件、射频屏蔽罩。
- 国防装备
- 引信部件、光学瞄准系统壳体、制导系统结构件。
ZL116铝合金常见问题解答
Q1：ZL116中铍的作用是什么？不加可以吗？
- 铍是多功能元素：①显著减少熔炼氧化，提高熔体纯净度；②细化晶粒，改善组织；③提高流动性，利于薄壁铸件；④增强高温性能。不加铍的合金（如ZL101A）虽也常用，但在对气密性、薄壁成型和耐热性有苛刻要求的场合，ZL116不可替代。
Q2：ZL116与ZL101A、ZL114A有何区别？
- ZL101A：基础高强韧合金，性价比高，应用广泛，但不含铍。
- ZL114A：高镁版，强度更高，韧性优异，不含铍，通过纯度和热处理达到高性能。
- ZL116：含铍合金，铸造性、气密性、耐热性更优，适合复杂薄壁、承压及中温工作部件。强度介于ZL101A和ZL114A之间，但特殊性能突出。
Q3：ZL116的热处理工艺有何特殊要求？
- 基本与ZL101A类似，但因含铍，组织更稳定，热处理窗口稍宽。固溶温度535±5℃，淬火水温40-60℃为宜，避免过冷引起变形。时效温度160-180℃，可根据性能要求调整。
Q4：ZL116的铸造性能如何？设计薄壁件时有何优势？
- 铸造性能优秀，流动性好，气密性极佳，热裂倾向低，特别适合壁厚1.5-4mm的复杂薄壁铸件。铍的加入进一步改善了充型能力，可成型其他合金难以填充的细微结构。
Q5：ZL116的焊接修补性能如何？
- 良好。不含铜，焊接热裂纹倾向低。可采用氩弧焊修补，使用同质焊丝或Al-Si-Mg系焊丝，焊后需进行消除应力处理。对于重要铸件，补焊后应进行X光检测。
Q6：ZL116的耐腐蚀性如何？需要表面处理吗？
- 良好。不含铜，耐大气和一般介质腐蚀。在苛刻环境下，可进行阳极氧化处理，膜层均匀致密，适合高装饰性要求。
Q7：ZL116的成本如何？是否值得选用？
- 因含铍，材料成本高于ZL101A等普通合金。但在需要高气密性、复杂薄壁、耐热等特殊性能时，其优异的成型性和可靠性可降低废品率，综合成本往往更优。适用于对性能和可靠性有严苛要求的场合。
📊 延伸栏目：ZL116与相关合金对比分析
| 对比维度 | ZL116 (含Be) | ZL101A (无Be) | ZL114A (高Mg) | A357.0 (美标含Be) |
|---|---|---|---|---|
| 硅(Si)% | 6.5-7.5 | 6.5-7.5 | 6.5-7.5 | 6.5-7.5 |
| 镁(Mg)% | 0.35-0.55 | 0.25-0.45 | 0.45-0.75 | 0.45-0.70 |
| 铍(Be)% | 0.15-0.40 | 无 | 无 | 0.04-0.07 |
| 抗拉强度(T6) | 290-340 MPa | 290-330 MPa | 320-370 MPa | 320-360 MPa |
| 屈服强度(T6) | 230-270 MPa | 220-260 MPa | 260-300 MPa | 250-290 MPa |
| 延伸率(T6) | 2.0-5.0% | 3.0-6.0% | 5.0-10.0% | 3.0-8.0% |
| 铸造流动性 | 优秀 | 良好 | 良好 | 良好（含铍改善） |
| 气密性 | 极佳 | 良好 | 良好 | 优秀 |
| 耐热性 | 优秀 | 良好 | 良好 | 优秀 |
| 典型成本 | 较高 | 中高端 | 高端 | 高端 |
选型快速指南：
- 选ZL116：当零件要求高气密性、复杂薄壁、中等耐热时，如航空液压壳体、精密仪表。
- 选ZL101A：常规高性能结构件，追求性价比。
- 选ZL114A：要求极限强度与韧性，且铸造难度适中时。
- 选A357.0：国际项目或需直接对标美标含铍合金
