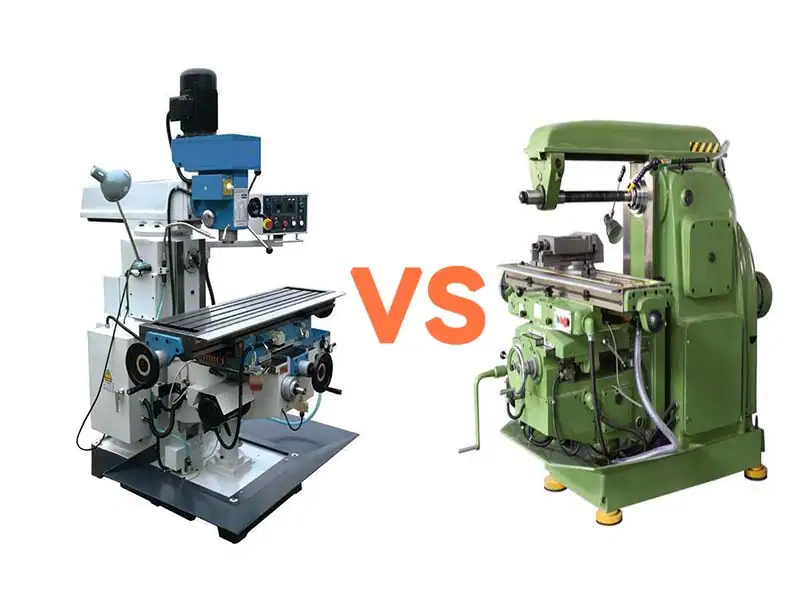

Diferencias entre fresadoras y cepilladoras

El corte de metales ocupa un lugar central en el gran cuadro de la construcción de máquinas. Como medio clave para conseguir la forma y el tamaño precisos de una pieza, se han desarrollado diversas máquinas herramienta que, en conjunto, han contribuido al progreso de la civilización industrial. Entre ellas.centro de mecanizadoresponder cantandocepilladoraComo dos tipos de máquinas-herramienta con una larga historia y una base sólida, jugaron un papel indeleble en la configuración de las primeras etapas de la fundación de la industria moderna. A pesar de que pertenecen a la misma eliminación de la categoría de procesamiento de materiales, pero su principio básico de trabajo, objetos de procesamiento aplicables y características del proceso incorporado, pero hay diferencias esenciales.

La fresadora, cuya característica principal es la fresa de múltiples filos giratorios (fresa), puede mecanizar eficazmente superficies planas, ranuras, formas de dientes de engranajes, superficies helicoidales y una variedad de contornos de superficies curvas complejas mediante la rotación de alta velocidad de la fresa y el movimiento de alimentación multidireccional de la pieza de trabajo. Su proceso de mecanizado es relativamente continuo y altamente flexible, especialmente bueno para completar la tarea de mecanizado de piezas con formas complejas y requisitos de alta precisión.

Las cepilladoras, por su parte, son conocidas por su movimiento alternativo lineal único. La herramienta (cepillo) o la pieza de trabajo realiza un movimiento de corte alternativo lineal (movimiento principal) en dirección horizontal, junto con un movimiento de avance intermitente (normalmente perpendicular a la dirección del movimiento principal), y se utiliza principalmente para mecanizar superficies horizontales, superficies verticales, superficies inclinadas y todo tipo de ranuras lineales. El proceso de cepillado se caracteriza por el proceso de "conformado con una sola herramienta", que a menudo demuestra sus ventajas únicas y su potencial de precisión al mecanizar grandes superficies planas o guías rectas largas.

Comprender la diferencia fundamental entre fresadoras y cepilladoras no es sólo una mirada retrospectiva a la evolución de la tecnología de mecanizado, sino también la clave para dominar los principios básicos del corte de metales. Esta diferencia afecta profundamente a su eficacia de mecanizado, escenarios de aplicabilidad, economía y trayectoria de desarrollo en la ola de la automatización. Con el auge de la tecnología CNC y los centros de mecanizado de materiales compuestos, aunque la aplicación directa de ambos en la fabricación de gama alta ha evolucionado, sus principios básicos siguen siendo heredados y desarrollados, y su estatus histórico y valor único en escenarios de aplicación específicos siguen mereciendo ser explorados en profundidad.

El objetivo de este informe/artículo es diseccionar sistemáticamente el papel de las fresadoras y cepilladoras en laPrincipio de funcionamiento, forma de movimiento, capacidad de mecanizado, características del proceso, ámbito de aplicación y ventajas e inconvenientes.Las diferencias fundamentales en estas áreas pretenden proporcionar una base cognitiva clara para comprender la esencia de los métodos de mecanizado tradicionales, seleccionar racionalmente los equipos de mecanizado y reconocer la evolución de la tecnología de fabricación moderna. En la siguiente sección se tratará cada uno de ellos en detalle.

centro de mecanizado

1. Panorama general

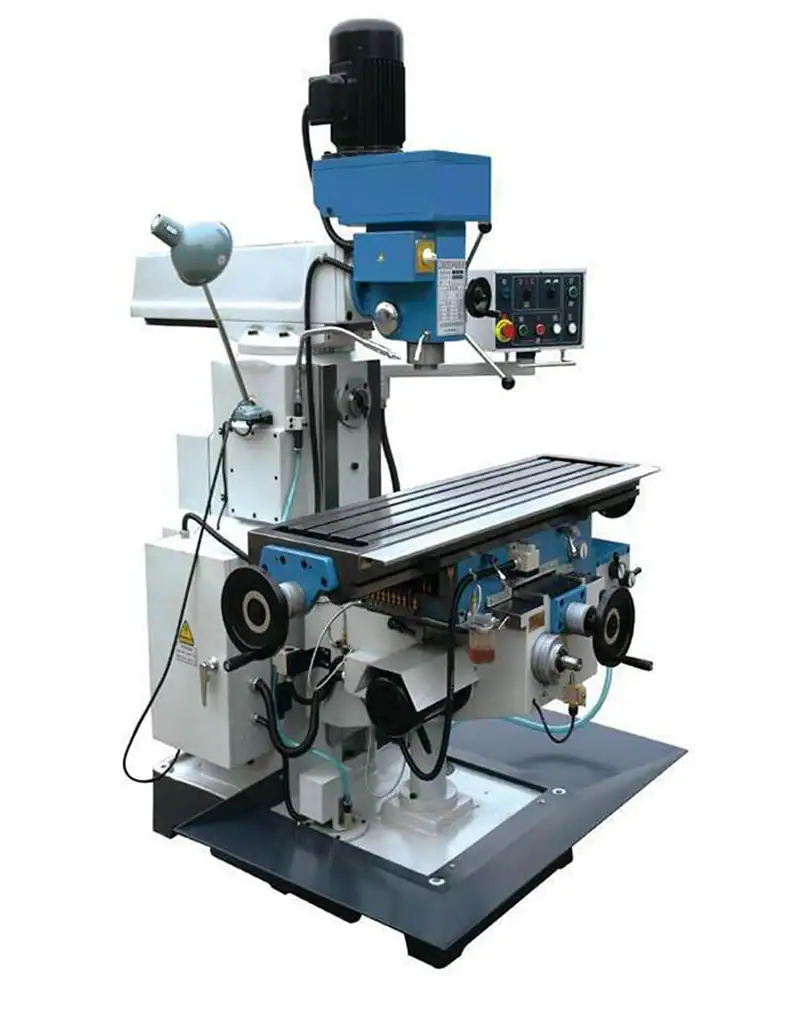

Fresadora:
Una máquina herramienta versátil, en la que se pueden mecanizar superficies planas (horizontales y verticales), ranuras (chaveteros, ranuras en T, ranuras de cola de milano, etc.), piezas de dentado (engranajes, ejes estriados, ruedas dentadas), superficies helicoidales (roscas, ranuras helicoidales) y superficies curvas. Además, también puede utilizarse para la superficie del cuerpo giratorio, el procesamiento de orificios internos y el trabajo de corte. Cuando la fresadora está trabajando, la pieza de trabajo está montada en la mesa o el cabezal de indexación y otros accesorios, la fresa gira como el movimiento principal, complementado por la mesa o el cabezal de fresado del movimiento de alimentación, la pieza de trabajo puede obtener la superficie de mecanizado requerida. Debido a que es un corte intermitente multiherramienta, por lo que la productividad de la fresadora es alta.
Cepilladora:
Se utiliza principalmente para mecanizar diversas superficies planas (como superficies horizontales, verticales e inclinadas y diversas ranuras, como ranura en T, ranura en cola de milano, ranura en V, etc.) y superficies de moldeo rectas. Si está equipada con un dispositivo de perfilado, también puede procesar superficies espaciales, como el impulsor de la turbina, la ranura en espiral, etc. La estructura de este tipo de máquina herramienta es simple, el viaje de retorno no corta, por lo que la productividad es baja, generalmente se utiliza para la producción de lotes pequeños de una sola pieza.

cepilladora

2. Considera los siguientes aspectos:

• 1: desde el principio de funcionamiento de las consideraciones de la máquina herramienta, mesa de cepillo y la herramienta para ir en forma de cruz movimiento alternativo lineal, mesa de la fresadora y la herramienta perpendicular al mismo tiempo con la X, Y, Z tres ejes, para hacer el movimiento de rotación.
• 2: Desde el procesamiento de consideraciones similares, cepilladora generalmente para agregar en la cara de la principal, y un único método de sujeción. Mientras que la fresadora se puede procesar plano (horizontal, vertical), ranura (chavetero, ranura en forma de T, ranura de cola de milano, etc.), piezas de engranajes (engranajes, ejes estriados, rueda dentada, superficie en espiral (rosca, ranura en espiral) y una variedad de superficies curvas. Además, también puede utilizarse para mecanizar la superficie de cuerpos giratorios, orificios internos y trabajos de corte, etc. El método de sujeción es mucho más complicado que el de la cepilladora.
• 3: En términos de precisión, las fresadoras suelen ser más precisas que las cepilladoras.
• 4: de la herramienta de procesamiento requerida consideraciones anteriores, herramienta de cepillo es generalmente de acero afilado a mano y se convierten, la superficie de procesamiento es generalmente plana. Y fresadora con herramientas para la fresa de forma procesada.
• 5: Teniendo en cuenta desde el aspecto de la eficiencia, debido a que la cepilladora se ve afectada por el objeto de procesamiento, sujeción, herramientas, baja eficiencia, sólo se puede utilizar para abrir en bruto o de una sola pieza de piezas que no requieren un alto grado de procesamiento, por lo que la cepilladora lentamente en la mecanizado La industria no se utiliza. Mientras que la fresadora de sujeción flexible, procesamiento como una amplia gama de alta precisión, tan alta eficiencia, generalmente más popular en la industria del mecanizado.
• 6: En términos de costes de transformación, las cepilladoras son inferiores a las fresadoras.

3. Sus principales diferencias en la producción real:

Cepilladora: generalmente se utiliza para el cepillado plano, la ventaja radica en la rectitud y planitud que la fresadora es buena, por lo que el tipo largo de la pieza de trabajo plano o cepillo de procesamiento es mejor, y la carga en general con un tornillo de banco puede ser, como la clave. Con el apoyo de algunas herramientas, puede procesar una gran cantidad de superficies en forma, y las superficies curvas todavía se procesan en la cepilladora en una máquina de uso general. Incluso las cepilladoras pueden mecanizar engranajes.
Fresadora: alta eficiencia de mecanizado, puede ser indexado, en el procesamiento de gran superficie tiene la ventaja, y la complejidad de la herramienta, hay una gran ventaja en el mecanizado.

El accionamiento principal de esta máquina herramienta adopta un motor DC, la velocidad de funcionamiento de la mesa es de regulación continua de velocidad, su amplio rango de velocidad puede satisfacer los diversos requisitos de velocidad de cepillado, fresado y rectificado, y puede procesar diversos materiales como superficies horizontales, verticales, inclinadas, ranuras en T, superficies de guías combinadas y bastidores.
El avanzado proceso de temple ultra-auditivo alarga la vida útil de la máquina herramienta. El sistema de alimentación dividido para la columna y la viga hace que la operación sea más conveniente y flexible. El sistema de lubricación independiente de la bomba de aceite hace que varias condiciones de trabajo sean más suaves. Envejecimiento térmico más envejecimiento vibración hace que la máquina herramienta más estable y duradera. Cepillado, fresado, rectificado tres en uno, una máquina de usos múltiples, hacer el procesamiento más flexible, es el equipo de mecanizado más ideal para el mecanizado, taller de máquinas. Norma de ejecución: "Norma de precisión de cepilladora y fresadora de pórtico de alta resistencia" Norma JB/T10226-2001

Introducción a la fresadora y rectificadora de pórtico para trabajos pesados

1. El bloqueo del travesaño es motorizado, en función de las características de la máquina.
2. El Piloto de lubricación de la mesa de la guía de la cepilladora y fresadora de pórtico de servicio pesado realiza una lubricación semiestática ajustable por flotador de aceite, baja fricción, ahorra energía de funcionamiento 30%-50%, mantiene la precisión de la guía durante mucho tiempo sin fricción y garantiza la precisión de la máquina herramienta.
   3. El accionamiento principal de la máquina herramienta es la tecnología de control de velocidad de CC europea avanzada internacional, la alimentación de la viga horizontal y la alimentación de la caja de herramientas lateral son el servocontrol de CA IMS-GCT más avanzado de China, que puede alimentar de forma intermitente y continua sin ajustar la cantidad de alimentación, y la precisión de posicionamiento está dentro de 0,10 mm (no se cuenta el error mecánico), por lo que el proceso de mecanizado de cepillado, fresado y rectificado puede realizar la actualización tecnológica, que es el líder en la industria.
   1, pórtico pesado cepilladora y fresadora amoladora máquina herramienta componentes principales: cama, mesa, columnas izquierda y derecha, vigas, pórtico superior, vigas de conexión son moldeado en arena de resina, fundición de hierro de alta aleación resistente al desgaste de alta calidad, a través de la arena foso recocido → vibración envejecimiento → horno caliente recocido → vibración envejecimiento → áspero mecanizado → vibración envejecimiento → horno caliente recocido → vibración envejecimiento → acabado mecanizado, para eliminar completamente la tensión negativa en las piezas de la máquina y para mantener el rendimiento de las piezas de la máquina estable.
   2. La elevación y el posicionamiento de la viga se bloquean mecánicamente o hidráulicamente, con un posicionamiento preciso.
   3、El avance transversal del portacuchillas vertical del travesaño (cabezal de fresado vertical) y el avance vertical del portacuchillas lateral (cabezal de fresado lateral) de la fresadora cepilladora de pórtico son de servocontrol de CA, avance intermitente y continuo sin escalonamientos.
   4、La superficie de la guía de la cepilladora y fresadora de pórtico para trabajos pesados se endurece mediante tratamiento de temple ultra-audio o endurecimiento por contacto puntual, y rectificado fino.
   5、Mordaza de correa guía de alta resistencia al desgaste adherida a la superficie del carril guía de la mesa

Conocimientos básicos de fresadora cepilladora de pórtico

La cepilladora y fresadora de pórtico es útil para la estructura de pórtico de elevación de viga transversal de doble columna, la máquina herramienta consta de cama, mesa, marco de pórtico, viga transversal, asiento deslizante, caja de husillo, ariete, cabezal de fresado y eléctrico y otras partes principales.
　La mesa se desplaza longitudinalmente a lo largo de los raíles de la bancada (eje X), el carro se desplaza transversalmente a lo largo de los raíles del travesaño (eje Y), el travesaño se desplaza verticalmente a lo largo de los raíles verticales de las columnas derecha e izquierda (eje W), y el carnero cuadrado lleva la caja del husillo principal verticalmente en el carro (eje Z). El accionamiento principal se transmite desde el eje de transmisión principal en el ariete cuadrado a cada cabezal de fresado a través de la mordaza estriada.
　La fresadora cepilladora de pórtico adopta una guía lineal rodante de bajo ruido con jaula, que puede soportar cargas en varias direcciones, con alta rigidez, alta capacidad de carga, alta rigidez dinámica y alta precisión de movimiento. El coeficiente de control del motor es extremadamente pequeño y conveniente para la lubricación. El equilibrado de la caja del husillo y el equilibrado de la viga adoptan el equilibrado hidráulico.
　 La fresadora cepilladora de pórtico está equipada con un sistema de control numérico digital completo, motor de husillo DC para el accionamiento principal, servomotor AC para el accionamiento de cada eje, con el correspondiente dispositivo de regulación de velocidad y dispositivo de accionamiento.
　 De acuerdo con las necesidades de procesamiento del usuario puede estar equipado con una variedad de cabezal de fijación de cambio rápido, en la pieza de trabajo bajo la carga de una sola vez se puede completar dentro y fuera de la perforación de cinco caras, fresado, taladrado, corte de agujeros y otros procedimientos de procesamiento. El sistema de control CNC puede realizar cualquier vinculación de tres ejes para lograr el fresado de contornos. La viga de la máquina y el ariete adoptan tornillos de bolas de alta precisión, que son sin fricción, con alta eficiencia de transmisión, gran capacidad de rodamiento en la dirección de movimiento, y mantener la transmisión de alta precisión a altas velocidades de rotación, con larga vida útil y durabilidad. La máquina fresadora cepilladora de pórtico es un producto de nuevo desarrollo de nuestra empresa, absorbiendo las características estructurales de las máquinas herramientas avanzadas en el país y en el extranjero, adoptando tecnología avanzada para la fabricación, la máquina herramienta tiene un buen rendimiento, estructura fiable, operación simple, fácil mantenimiento, ampliamente utilizado en la industria del mecanizado para el fresado de metales ferrosos pesados, no ferrosos en superficies planas, inclinadas y cóncavo-convexas, con una buena relación rendimiento-precio.
　Principales características estructurales de la máquina
　La cama, la mesa, la columna, el travesaño y otras piezas básicas están hechas de moldeado en arena de resina, fundición de alta resistencia HT300 de alta calidad y tratadas por envejecimiento, con estructura de diseño razonable, buena procesabilidad de fundición y mecanizado, alta rigidez, buena resistencia a la deflexión y excelente estabilidad de precisión. El marco del pórtico consta de columnas izquierda y derecha, vigas transversales y cama, etc. El extremo inferior de las columnas está firmemente conectado con la cama, y el extremo superior de las columnas está firmemente conectado con las vigas transversales para formar una estructura de marco de pórtico de alta rigidez.

Conocimientos detallados sobre el fresado con cepillo de pórtico

La fresadora cepilladora de pórtico es una gran máquina herramienta de uso general, ampliamente utilizada en el campo del mecanizado de planos, la mayoría de los equipos actuales de máquina herramienta de mecanizado de bancada utilizan la fresadora cepilladora de pórtico. El diseño del circuito de las primeras fresadoras de pórtico adopta principalmente la forma tradicional de grupo electrógeno + motor de corriente continua. Debido a esta eficiencia del circuito es extremadamente bajo, el ruido es también muy grande. Con el desarrollo de la tecnología electrónica, este tipo de diseño ha sido eliminado, reemplazado por el sistema de control de velocidad de reluctancia conmutada y el sistema de control de velocidad de CC.

1、Introducción a la función

El controlador tiene función PLC, realizando así el control integrado de la fresadora cepilladora de pórtico. Un conjunto de sistema de servo control es todo el sistema de fresadora cepilladora de pórtico, que aporta una gran comodidad a los clientes.
1、Movimiento del banco: controlar la operación positiva y negativa del motor del banco, para lograr el punto, movimiento positivo y negativo automático.
2, control de la cuchilla de alimentación: según las necesidades mecánicas de la caja mecánica se puede controlar la alimentación de la cuchilla, la alimentación retardada y el mecanismo servo de alimentación de la cuchilla.
3, control de elevación de la viga: controla la elevación de la viga, incluyendo la acción de elevación de la viga, la relajación de la acción de bloqueo de la viga y la bajada de la viga tras la acción antielevación.

2、Ventaja de rendimiento

1、Ahorro de energía y reducción del ruido
　　La adopción del servosistema asíncrono de tiempo puede ahorrar energía de forma eficaz y reducir el ruido. Después de adoptar un determinado sistema, la eficiencia del motor se puede aumentar a más de 90%, y el ruido es mucho menor que el sistema de CC, así como el sistema de reluctancia conmutada.
2、Fuerte capacidad de sobrecarga
　　El sistema permite 2x de sobrecarga por debajo de la velocidad nominal del motor, lo que se traduce en una mayor fuerza de corte y un funcionamiento más rápido y suave. El control preciso permite cambiar de dirección sin golpes.
3. Mayor funcionalidad y mejor rendimiento
　　La relación de control de velocidad del sistema es superior a 1:5000, de modo que la integración de cepillado, fresado y rectificado puede realizarse bajo la premisa de simplificar el diseño de la estructura mecánica, y la simplificación de la maquinaria también puede evitar eficazmente el fenómeno de arrastre mecánico.

Características de rendimiento de la cepilladora de brazo único

1、Cabezal de fresado vertical y de viga con compresión mecánica totalmente automática, función de relajación hidráulica. Mayor grado de automatización.
2. El cabezal de fresado está equipado con un volante incorporado para un corte más suave.
3、El movimiento del cabezal de fresado vertical en el travesaño, el movimiento hacia arriba y hacia abajo del cabezal de fresado lateral en la columna, y el avance de trabajo de la mesa de trabajo adoptan la regulación de velocidad continua de conversión de frecuencia, que es propicio para la selección de parámetros de corte razonables, y es más cómodo de usar.
4、La mesa de trabajo adopta una nueva tecnología de riel guía de plástico adherente resistente al desgaste, que puede reducir el desgaste del riel guía de la cama.
5、La mesa de trabajo adopta la transmisión por tornillo sin fin y barra helicoidal, el movimiento es más suave (por debajo de 6M adopta la transmisión por barra de seda).
6, tornillo sin fin de mesa con ranura de aceite independiente lubricada con aceite, guía de mesa con tanque de aceite independiente lubricación especial de bomba de lubricación (puede asegurar la limpieza del lubricante de guía), cabezal de fresado con bomba de émbolo independiente de lubricación, guía de columna de viga y tornillo de columna de viga con lubricación manual de bomba, toda la máquina tiene un buen rendimiento de lubricación de reducción de abrasión.
7, la cama y el carril de guía de la viga adopta el tratamiento térmico de temple super audio, el rendimiento resistente al desgaste se mejora en gran medida.
8、La guía de la viga adopta un proceso de rectificado anti-deformación, que puede eliminar la deformación generada por el cabezal de fresado moviéndose sobre la viga.

Procedimientos operativos de la cepilladora de brazo único:

Aplique cuidadosamente las siguientes disposiciones generales relativas a las cepilladoras de pórtico:
1, la pieza de trabajo debe instalarse de modo que la fuerza de la mesa sea uniforme, para evitar una fuerza desigual que provoque la deformación de la mesa.
2、Una vez cargada la pieza, la mesa debe moverse a baja velocidad para comprobar que no hay colisiones ni problemas de desplazamiento y cambio de dirección antes de trabajar.
3. No se permite el funcionamiento de la mesa y la elevación del travesaño al mismo tiempo. Después de cada descenso del travesaño, éste debe elevarse un poco más para eliminar la holgura de la tuerca del tornillo.
4, recorrido de la mesa, por lo general no será inferior a un tercio de la carrera completa, el uso de la carrera más larga, la velocidad debe ser menor, por lo que la carrera de marcha atrás no es superior a 100 mm es apropiado.
5、Cuando la mesa está en marcha, está absolutamente prohibido pararse sobre la superficie de la mesa para operar o hacer otros trabajos de ajuste.

Aplique cuidadosamente las siguientes disposiciones especiales de talón para cepilladoras de pórtico:

(1) Cepilladora de un brazo:
1、Cuando la anchura de la pieza supere la anchura de la mesa, el desplazamiento del centro de gravedad de la pieza con respecto al centro de la mesa no deberá ser superior a 1/4 de la anchura de la mesa.
2、Después del trabajo, la mesa debe detenerse en la posición media de la máquina, el portaherramientas lateral del travesaño se baja a la posición más baja, y el portaherramientas vertical se coloca en el extremo del soporte.
(2) Cepilladora de pórtico:
Después del trabajo, la mesa debe estacionarse en la posición media de la máquina, el travesaño y los portaherramientas laterales deben bajarse a la posición más baja, y los dos portaherramientas verticales deben colocarse contra cada lado de la columna.
