Catálogo de artículos[Oculto]
一、拉丝的作用与效果
拉丝工艺的核心作用在于通过机械摩擦在金属表面形成极细微的凸凹效果，从而实现以下功能：
- 修复划痕：金属表面局部出现划痕时，用拉丝机在整面作出一致的划痕纹理（减小壁厚），以掩盖原有划痕。这是最常用的场景之一，虽然加工后会产生加工硬化、改变材料性能，但由于划痕在生产中难以完全避免，因此拉丝修复仍是普遍选择。
- 美化装饰：拉丝不仅可以去除铝板表面的划痕，更能赋予金属表面独特的装饰性外观。通过不同的纹理设计，可以营造出从工业质感到精致优雅的多种视觉效果。
技术提示：拉丝加工会产生加工硬化现象，改变材料的部分机械性能。因此，在要求保持材料原始性能的场合，应谨慎使用拉丝工艺，或配合后续热处理恢复性能。
二、拉丝的主要类型

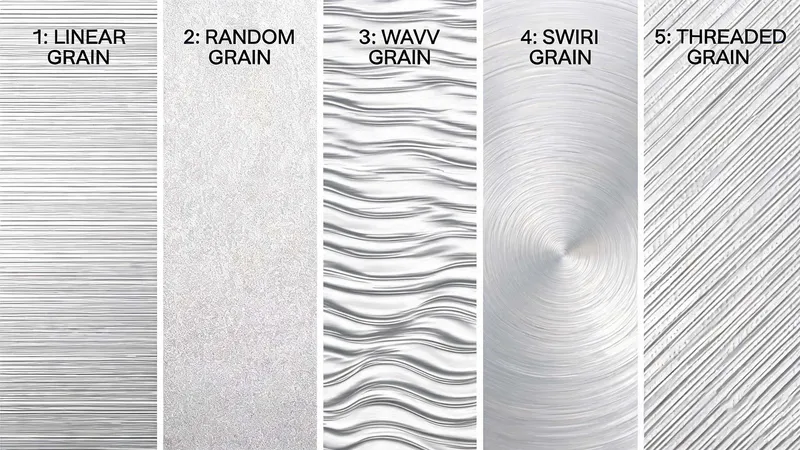

拉丝可根据装饰需要制成多种纹理类型，常见的有直纹、乱纹、波纹、旋纹和螺纹五种。

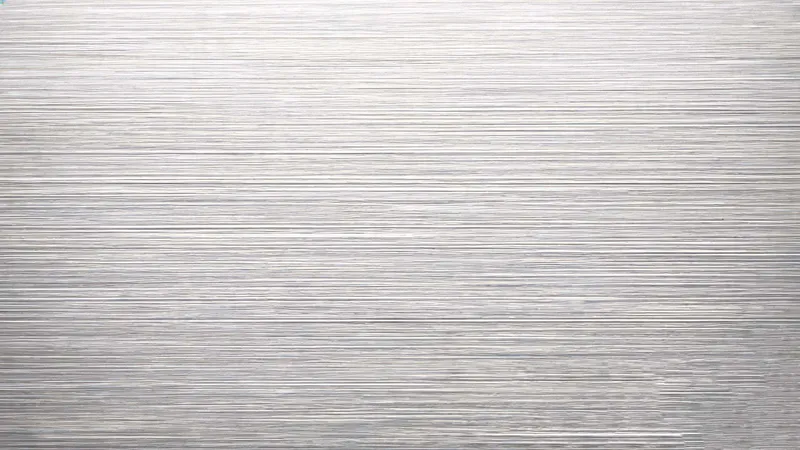

1. 直纹拉丝
在铝板表面用机械摩擦的方法加工出直线纹路，具有刷除表面划痕和装饰表面的双重作用。直纹拉丝分为连续丝纹和断续丝纹两种：
- 连续丝纹：用百洁布或不锈钢刷对铝板表面进行连续水平直线摩擦获取（如手工打磨或用刨床夹住钢丝刷在铝板上磨刷）。改变不锈钢刷的钢丝直径，可获得不同粗细的纹路。
- 断续丝纹：一般在刷光机或擦纹机上加工制得。原理为采用两组同向旋转的差动轮，上组为快速旋转的磨辊，下组为慢速转动的胶辊，铝或铝合金板从两组辊轮中经过，被刷出细腻的断续直纹。
2. 乱纹拉丝
在高速运转的铜丝刷下，使铝板前后左右移动摩擦所获得的一种无规则、无明显纹路的亚光丝纹。这种加工对铝或铝合金板的表面质量要求较高，适合追求低调、柔和质感的场景。
3. 波纹拉丝
一般在刷光机或擦纹机上制取，利用上组磨辊的轴向运动，在铝或铝合金板表面磨刷，得出波浪式纹路。波纹纹理具有流动感和动态视觉效果，常用于装饰性较强的产品。
4. 旋纹（旋光）
采用圆柱状毛毡或研石尼龙轮装在钻床上，用煤油调和抛光油膏，对铝或铝合金板表面进行旋转抛磨所获取的丝纹。多用于圆形标牌和小型装饰性表盘的装饰性加工，具有独特的同心圆纹理效果。
5. 螺纹拉丝
用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上，与桌子边沿成60度左右的角度，另做一个装有固定铝板压条的拖板，在拖板上贴一条边沿齐直的聚酯薄膜用来限制螺纹宽度。利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的螺纹纹路。
三、拉丝工艺常见问题解答
Q1：拉丝是否必须在平面上进行？
拉丝在平面上比较容易加工，曲率较小的曲面也可以做，但曲率较大时加工质量就不容易控制。因此，大曲率曲面件通常建议先拉丝再成型，或采用拉丝板材冲压成型。
Q2：先电镀后拉丝还是先拉丝后电镀？
通常情况下先拉丝后电镀，成本较低。在极度强调外观的场合，也有电镀后拉丝的做法，但要求电镀层厚度足够，拉丝深度也要合理控制，成本会显著增加。
Q3：不锈钢上的拉丝是怎么做的？
不锈钢的表面拉丝也是通过机械砂轮等加工方式实现的。例如不锈钢真空制品通常通过180目、240目砂皮来磨砂加工。
Q4：拉丝与冲压先做哪个工艺？
冲压后拉丝成本很高，只适合利润较高的IT数码类小件产品。体积较大的家电（如烟机、消毒柜、饭煲等）要想得到拉丝效果，一般使用已经拉丝的板材（如不锈铁SUS430）来冲压加工。不锈钢用得不多，因为价格昂贵——不锈铁普通板约8000元/吨（国产），拉丝后约10000元/吨；不锈钢SUS304国产普通板约25000元/吨。不锈钢外观效果高档，但加工废品率高，连接时一般只能用铆接或TOX焊接，工艺控制难度较大。
Q5：压铸铝件可否做表面拉丝？
压铸铝件可以做表面拉丝处理，拉丝处理后再喷上一层保护膜（防止氧化的漆层）即可。另外，塑胶件可直接电镀出拉丝纹，效果与铝材相差无几。
Q6：拉丝与氧化有没有关系？
拉丝与表面氧化处理无关，但拉丝必须在氧化之前进行。自然氧化得到的表面应视为质量缺陷，其氧化膜与专门处理的氧化膜在成分、外观上截然不同。着色并非氧化的后处理，而是在氧化同时进行。常用的氧化着色处理方法有以下三种：
- 着色阳极氧化膜：铝的阳极氧化膜靠吸附染料而着色。
- 自发色阳极氧化膜：特定铝材在合适的电解液（通常以有机酸为基）中，在电解作用下由合金本身自发生成带色的阳极氧化膜。
- 电解着色：阳极氧化膜的着色，通过氧化膜的空隙被金属或金属氧化物电沉积而着色。
补充说明：铝材表面处理除拉丝外，还常用喷砂工艺，同样可以起到掩盖划痕和美化外观的作用。
四、拉丝与烫金工艺对比
烫金（电化铝转移）工艺可以在塑料件表面做出类似拉丝的效果。两者各有适用场景，不可简单替代。以下是关键对比：
| dimensión de comparación | 拉丝工艺 | 烫金工艺 |
|---|---|---|
| 适用基材 | 金属板金件（铝、不锈钢等） | 纸、塑料、织物类 |
| 工艺原理 | 机械摩擦产生纹理 | 热转印，将烫金膜转移到基材表面 |
| 成本比较 | 略微便宜（单纯对比工艺本身） | 略高，但基材和结构成本差异更大 |
| aplicación típica | 家电面板、数码外壳、标牌 | 影碟机面板、视听产品、装饰件 |
| 纹理效果 | 金属本色纹理，耐磨损 | 可通过不同烫金膜获得多种光泽和粗细 |
| 模具与结构 | 对板材直接加工 | 需考虑塑胶件烫印适应性 |
需要注意的是，两种工艺适用场合不同，单纯比较成本意义有限。实际选型时还需考虑模具、结构设计以及材料变化所引发的其他成本差异——这些往往远超过工艺本身的成本差距。

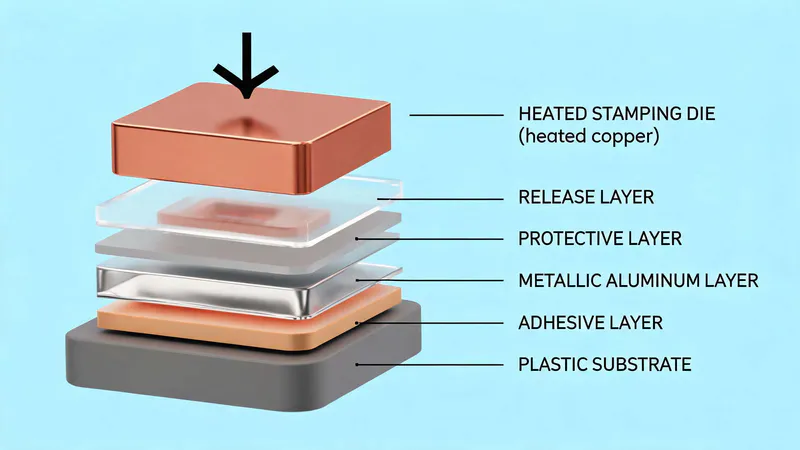

五、烫印工艺技术要点
烫金属于热转印的一种，在塑胶件表面做出拉丝效果时，以下三个关键因素决定了烫印质量：
1. 烫印板材料选择
施压头部的材料以红铜为最佳，因为红铜散热性、传热性较好，在金属中属于中性材料，既不太软也不太硬，便于加工，有一定弹性，耐用性很好。实际使用中，许多厂商为降低成本选择铝合金印板，但铝材太软，使用寿命差，批量大时需重新制版，制版费也不便宜，应综合考虑。
2. 烫印工艺条件
主要包括三个参数：烫印压力y烫印温度responder cantando烫印时间。三者需要根据基材和烫金纸特性进行匹配优化。
3. 烫金纸的选择
这是最关键的因素。烫金纸必须与不同烫印基材相匹配，并非一种烫金纸就能通吃所有材料，这直接关系到热转印时的粘着牢固度。选择时需要根据基材特性（如塑料种类、表面能等）选取对应的烫金纸型号。
延伸应用：魔术镜面装饰件（在视听产品上广泛应用）就是在PMMA板材上烫印反光膜制成的（也有采用电镀工艺）。塑胶件的表面拉丝一般通过烫金来实现，在烫金机的高温高压作用下，将烫金膜上的物质转移到塑胶表面。
observaciones finales
拉丝工艺作为一种经典的金属表面处理技术，凭借其修复缺陷和美化外观的双重功能，在家电、数码产品、装饰面板等领域得到了广泛应用。从直纹到乱纹、从波纹到旋纹，不同的纹理类型为产品设计提供了丰富的选择空间。同时，烫金工艺作为塑料件实现拉丝效果的替代方案，也在特定领域发挥着重要作用。
在实际生产中，选择拉丝还是烫金、采用何种纹理类型、如何安排工艺顺序，都需要结合产品定位、成本预算、批量大小和材料特性综合考量，而非简单比较单一工艺参数。
